Product Details
Τόπος καταγωγής: Κίνα
Μάρκα: TC
Πιστοποίηση: UL, RoSH, REACH, CE
Αριθμό μοντέλου: GJFZY53 (FR)
Payment & Shipping Terms
Εφαρμογή: |
Εσωτερικός |
Τύπος ινών: |
Singlemode |
Ίνα αριθ.: |
Προσαρμοσμένος |
Πρότυπα που ανταποκρίνονται: |
ΥΔ/Τ 1258,4; ICEA- 596; GR-409; IEC 60794; IEC 60331-25 |
Εκτατή δύναμη: |
400/1000 |
Αντίσταση συντριβής: |
1000/3000 |
Ακτίνα κάμψεων: |
20D/10D |
Χρώμα: |
μαύρος |
Εφαρμογή: |
Εσωτερικός |
Τύπος ινών: |
Singlemode |
Ίνα αριθ.: |
Προσαρμοσμένος |
Πρότυπα που ανταποκρίνονται: |
ΥΔ/Τ 1258,4; ICEA- 596; GR-409; IEC 60794; IEC 60331-25 |
Εκτατή δύναμη: |
400/1000 |
Αντίσταση συντριβής: |
1000/3000 |
Ακτίνα κάμψεων: |
20D/10D |
Χρώμα: |
μαύρος |
Γεμισμένο ζελατίνα καλώδιο οπτικών ινών, γεμισμένο πήκτωμα οπτικό καλώδιο, πυρίμαχο καλώδιο οπτικών ινών, εφαρμογή καλωδίων οπτικών ινών SM/MM
Το πυρίμαχο καλώδιο οπτικής ίνας προορίζεται να χρησιμοποιηθεί στην εσωτερική δομημένη τηλεγράφηση καθώς επίσης και τις συνδέσεις μεταξύ των υπαίθριων και εσωτερικών συσκευών διανομής οπτικής ίνας.

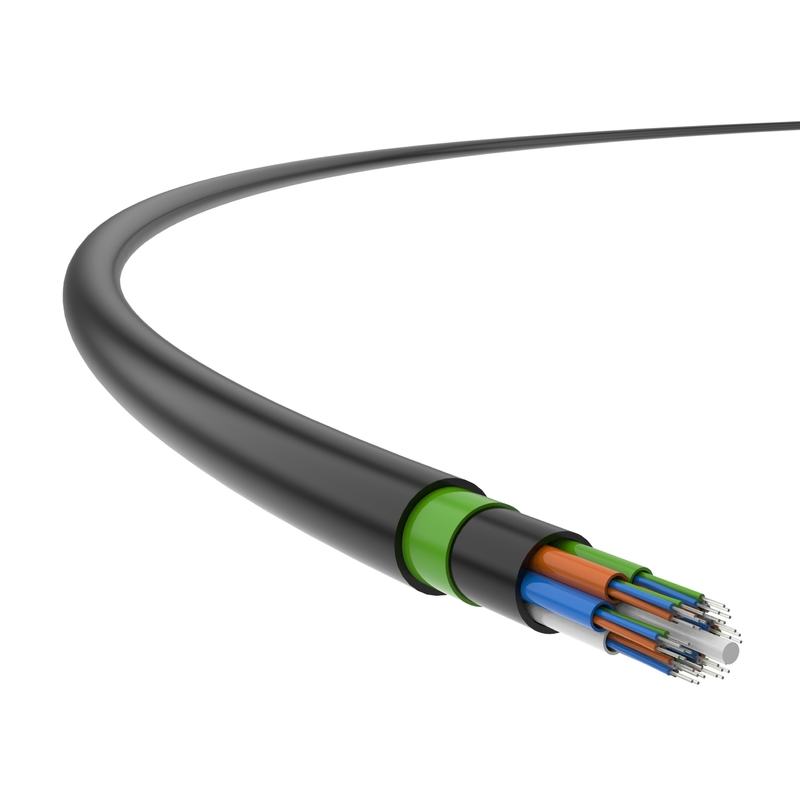

Το εσωτερικό πυρίμαχο καλώδιο οπτικής ίνας GJFZY53, ίνες 250µm τοποθετείται στους χαλαρούς σωλήνες φιαγμένους από υψηλό υλικό πολυεστέρα συντελεστών, που γεμίζουν με τις αδιάβροχες ενώσεις.
Το καλώδιο οπτικής ίνας κεντροθετείται από ένα μη μεταλλικό μέλος δύναμης. Για μερικά καλώδια οπτικής ίνας με τους πολλαπλάσιους πυρήνες, ένα στρώμα PE πρέπει να προστεθεί έξω.
Οι χαλαροί σωλήνες είναι προσαραγμένοι γύρω από το μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα καλωδίων. Έξω από τον πυρήνα, ένα στρώμα της φλόγας - το εσωτερικό σακάκι καθυστερούντω εξωθείται. Το τεθωρακισμένο PSP έπειτα κατά μήκος εφαρμόζεται προτού να εξωθηθεί ένα εξωτερικό σακάκι πολυαιθυλενίου (PE) πέρα από το.
Χαρακτηριστικά γνωρίσματα προϊόντων
Πρότυπα εφαρμογής
YD/T 1258,4 ICEA- 596 GR-409 IEC 60794 IEC 60331-25
| Κώδικας χρώματος (πυρήνας 2-12) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Μπλε | Πορτοκάλι | Πράσινος | Καφετής | Πλάκα | Άσπρος | Κόκκινος | Μαύρος | Κίτρινος | Βιολέτα | Αυξήθηκε | Aqua |
| Φλόγα αντίσταση |
Πρότυπα ευφλέκτου για το ενιαίο καλώδιο: | GB/T 18380.12- 2008 |
Πρότυπα ευφλέκτου για τα συσσωρευμένα καλώδια: | GB/T 18380.35- 2008 |
|
Σακάκι: Η φλούδα από το 50mm-μακρύ καλώδιο, τοποθετεί το κενό σακάκι οριζόντια και καίει για 4-5 δευτερόλεπτα, χρησιμοποιώντας το λαμπτήρα οινοπνεύματος αφότου παίρνεται μαζί η πηγή πυρκαγιάς, εξαφανίζει λιγότερο από 2 δευτερόλεπτα
|
||||
Τεχνικές λεπτομέρειες
| Οπτικές ιδιότητες | ||||||
| Τύπος οπτικού Ίνα |
Μείωση | Έγχυση Εύρος ζώνης (OFL) |
Αποτελεσματικός τροπικός Εύρος ζώνης |
10 σύνδεση Ethernet Μήκος SX |
Ελάχιστη ακτίνα κάμψεων (χιλ.) |
|
| 1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
| Χαρακτηριστική αξία (dB/km) | Μέγιστη αξία (dB/km) | MHZ·χλμ | MHZ·χλμ | |||
| SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
| 850nm/1300nm | ||||||
| Χαρακτηριστική αξία (dB/km) |
Μέγιστη αξία (dB/km) |
|||||
| MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
| MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
| MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
| MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
| Προδιαγραφές δομών | ||||
| Αριθμήσεις ινών | Βάρος (kg/km) | Εκτατή δύναμη Μακροπρόθεσμος/βραχυπρόθεσμος, Ν |
Αντίσταση συντριβής Μακροπρόθεσμος/βραχυπρόθεσμος, N/100mm |
Ακτίνα κάμψεων Δυναμικός/στατικός, χιλ. |
| 6~36 | 239 | 400/1000 | 1000/3000 | 20D/10D |
| 48~60 | 260 | 400/1000 | 1000/3000 | 20D/10D |
| 72 | 277 | 400/1000 | 1000/3000 | 20D/10D |
| 96 | 329 | 400/1000 | 1000/3000 | 20D/10D |
