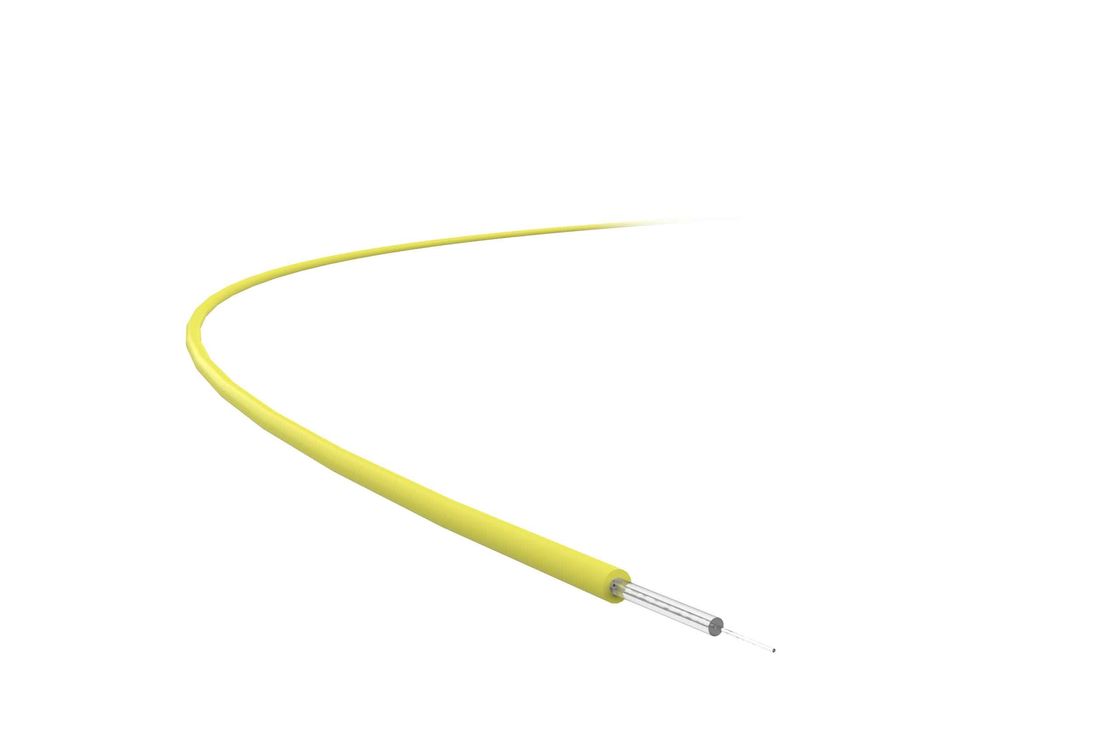

G.657A2 Om4 ενιαίο τρόπου ινών δίκτυο πρόσβασης καλωδίων ινών κάμψεων αναίσθητο

Name: G.657A2 Om4 ενιαίο τρόπου ινών δίκτυο πρόσβασης καλωδίων ινών κάμψεων αναίσθητο
Brand: TC Smart Systems Group
SKU: Singlemode G.657A2
Availability: InStock

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Κίνα

Μάρκα: TC

Αριθμό μοντέλου: Singlemode G.657A2

Όροι πληρωμής & ναυτιλίας

Πάρτε την καλύτερη τιμή

Λεπτομέρειες προϊόντων

Περιγραφή του προϊόντος

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                1322 ενιαία ίνα τρόπου NM om4, ενιαία ίνα τρόπου 0.8dB om4, 1322 NM κάμπτουν το αναίσθητο καλώδιο ινών


Μίνι.:	7,5 χιλ.	Διάστημα κύματος:	1260 nm έως 1625 nm
Μία μόνο ίνα Max. Αξία:	0.2 PS/√km	Μηδέν μήκος κύματος διασποράς:	1300-1322 nm
Διάμετρος επένδυσης:	125±0,7 μm	Διάμετρος επιστρώματος:	245±5 μm
Μη-κυκλικότητα επιστρώματος:	≤ 3,0%	Στον βαθμό δίνης:	≥4 m

Μίνι.:	7,5 χιλ.
Διάστημα κύματος:	1260 nm έως 1625 nm
Μία μόνο ίνα Max. Αξία:	0.2 PS/√km
Μηδέν μήκος κύματος διασποράς:	1300-1322 nm
Διάμετρος επένδυσης:	125±0,7 μm
Διάμετρος επιστρώματος:	245±5 μm
Μη-κυκλικότητα επιστρώματος:	≤ 3,0%
Στον βαθμό δίνης:	≥4 m

G.657A2 Om4 ενιαίο τρόπου ινών δίκτυο πρόσβασης καλωδίων ινών κάμψεων αναίσθητο

Εφαρμογή του προϊόντος

Η ευαίσθητη στην κάμψη μονοτροπική ίνα για δίκτυο πρόσβασης διαθέτει όλα τα χαρακτηριστικά που έχει η μη διασκορπισμένη μετατόπιση και απολαμβάνει ακόμη καλύτερη απόδοση κάμψης σε1260nm-1625nmμήκος κύματος μετάδοσης.

Σε συνθήκες που απαιτείται κάμψη μεγάλου μήκους κύματος, η ακτίνα κάμψής του είναιελαχιστοποιημένο σε 7,5 mm,ενώ η πρόσθετηη εξασθένιση στο μήκος κύματος 1625nm είναι 0,8dBΗ ίνα εφαρμόζεται σε διάφορες δομές των οπτικών καλωδίων ινών, ειδικά για στενό buffered καλώδιο και καλώδιο πτώσης, ιδανικό για την ίνα στο σπίτι (FTTH) και την ίνα στο κτίριο (FTTB).

Χαρακτηριστικά του προϊόντος

Η ευαισθησία στην κάμψη της ενιαίας μορφής ινών για δίκτυα πρόσβασης υπερβαίνει τις παραμέτρους που καθορίζονται στην σύσταση G της ITU-T.652Δ/Γ.657.A2 και των προτύπων IEC60973-2-50 B1.3/B6.

Επενδύει στην τεχνολογία VAD, η οποία έχει ως αποτέλεσμα το σταθερό προφίλ του δείκτη διάθλασης των μονοτρόπων ινών, ακριβή γεωμετρικά μεγέθη και εξαιρετικά καλές επιδόσεις κάμψης.Απορρόφηση νερού γύρω στα 1383nm, παρέχοντας διευρυμένα μήκη κύματος μετάδοσης από1260 nm έως 1625 nm· η ανώτερη ικανότητα κάμψης μπορεί να ανταποκριθεί στις ειδικές απαιτήσεις για την ακτίνα κάμψης· είναι συμβατή με τις υφιστάμενες ίνες κάτω από το G.652.D πρότυπα· το ακριβές γεωμετρικό μέγεθός του εξασφαλίζει χαμηλή απώλεια και υψηλή αντοχή σύνδεσης· επιπλέον, η PMD συμβάλλει πολύ στην μετάδοση δεδομένων υψηλής ταχύτητας μεγάλων και μεσαίων αποστάσεων.

Τεχνικές λεπτομέρειες

Μηχανικές ιδιότητες	Προϋποθέσεις	Μονάδα	Αξία
Δοκιμασία έντασης		%	≥1.02
		N	≥ 91
		Γενικό	≥0.704
Δύναμη αποδέσμευσης της επικάλυψης	Αξία κορυφής Τυπική μέση τιμή	N N	1.3-8.9
Δύναμη αποδέσμευσης της επικάλυψης	Αξία κορυφής Τυπική μέση τιμή	N N	1.9
Δυνατότητα τράβηξης	Πιθανότητα Weibull 50% Πιθανότητα Βάιμπουλ 15%	MPa MPa	≥ 4000
Δυνατότητα τράβηξης	Πιθανότητα Weibull 50% Πιθανότητα Βάιμπουλ 15%	MPa MPa	≥3050
Δυναμική παράμετρος κόπωσης (Nd)			≥ 20

Απώλεια από το Macrobend	Προϋποθέσεις	Μονάδα	Αξία
10 Κύκλοι Φ30mm	1550nm	dB	≥0.3
10 Κύκλοι Φ30mm	1625nm	dB	≥0.1
10 Κύκλοι Φ20mm	1550nm	dB	≥0.1
10 Κύκλοι Φ20mm	1625nm	dB	≥0.2
10 κύκλοι Φ15mm	1550nm	dB	≥0.4
10 κύκλοι Φ15mm	1625nm	dB	≥0.8

Οπτικές ιδιότητες	Προϋποθέσεις	Μονάδα	Αξία
Αδυνάμωση	1310nm	dB/km	≤0.36
	1550nm	dB/km	≤0.22
	1383nm	dB/km	≤0.35
	1310-1625nm	dB/km	≤0.36
Μηδενικό μήκος κύματος διασποράς		nm	1300-1322
Στρώση μηδενικής διασποράς		σ/ν·km)	≤0.091
Τυπική τιμή κλίσης μηδενικής διασποράς		σ/ν·km)	0.086

Διασκορπισμός κατά τη διάρκεια της πολλαπλασιαστικής λειτουργίας (PMD)	Προϋποθέσεις	Μονάδα	Αξία
Μία μόνο ίνα Max. Αξία		PS/√km	0.2
Αξία σύνδεσης PMD (M = 20, Q = 0,01%)		PS/√km	0.1
Τυπική αξία		PS/√km	0.04
Μακροκύματα διακοπής λ		nm	≤ 1260
Μακροκύματα διακοπής λc		nm	1150-1330
Διάμετρο πεδίου λειτουργίας (MFD)	1310nm	μm	80,7±0.4
Διάμετρο πεδίου λειτουργίας (MFD)	1550nm	μm	90,8±0.5
Αποτελεσματικός δείκτης διάθλασης	1310nm		1.4672
Αποτελεσματικός δείκτης διάθλασης	1550nm		1.4683
Διακοπή εξασθένισης	1310nm	dB	≤0.03
Διακοπή εξασθένισης	1550nm	dB	≤0.03

Γεωμετρικές ιδιότητες	Προϋποθέσεις	Μονάδα	Αξία
Διάμετρος επικάλυψης		μm	125±0.7
Μη κυκλική επικάλυψη		%	≤0.8
Απόκλιση της συγκεντρωτικότητας πυρήνα/οπλισμού		μm	≤0.5
Διάμετρος επικάλυψης		μm	245±5
Απόκλιση συγκεντριστικότητας επικάλυψης/επιχρισμού		μm	≤ 12
Μη κυκλική επικάλυψη		%	≤3.0
Στον βαθμό δίνης		m	≥ 4

Περιβαλλοντικές ιδιότητες	Προϋποθέσεις	Μονάδα	Αξία
Επιπλέον εξασθένιση του κύκλου θερμοκρασίας	-60°C έως +85°C	dB/km	≤0.05
Επιπρόσθετη εξασθένιση της γήρανσης λόγω θερμότητας και υγρασίας	85°C, RH85%, 30 ημέρες	dB/km	≤0.05
Επιπρόσθετη Μείωση της Γήρανσης με Βύθιση	23°C, 30 ημέρες	dB/km	≤0.05
Επιπρόσθετη εξασθένιση της ξηρής θερμικής γήρανσης	85°C, 30 ημέρες	dB/km	≤0.05
