Product Details
Τόπος καταγωγής: Κίνα
Μάρκα: TC
Αριθμό μοντέλου: OM2 πολλαπλού τρόπου
Payment & Shipping Terms
Μηδέν μήκος κύματος διασποράς: |
1295-1320 NM |
Μερική ασυνέχεια: |
≤ 0,1 DB |
Ανομοιογένεια μείωσης: |
≤ 0,1 DB |
Διάμετρος πυρήνων: |
50±2.5 μm |
Μη-κυκλικότητα πυρήνων: |
≤ 6.0% |
Διάμετρος επένδυσης: |
125±1 μm |
Δοκιμή έντασης: |
≥9.0 Ν |
Δυναμική παράμετρος κούρασης: |
≥ 25 |
Μηδέν μήκος κύματος διασποράς: |
1295-1320 NM |
Μερική ασυνέχεια: |
≤ 0,1 DB |
Ανομοιογένεια μείωσης: |
≤ 0,1 DB |
Διάμετρος πυρήνων: |
50±2.5 μm |
Μη-κυκλικότητα πυρήνων: |
≤ 6.0% |
Διάμετρος επένδυσης: |
125±1 μm |
Δοκιμή έντασης: |
≥9.0 Ν |
Δυναμική παράμετρος κούρασης: |
≥ 25 |
Εφαρμογή προϊόντων

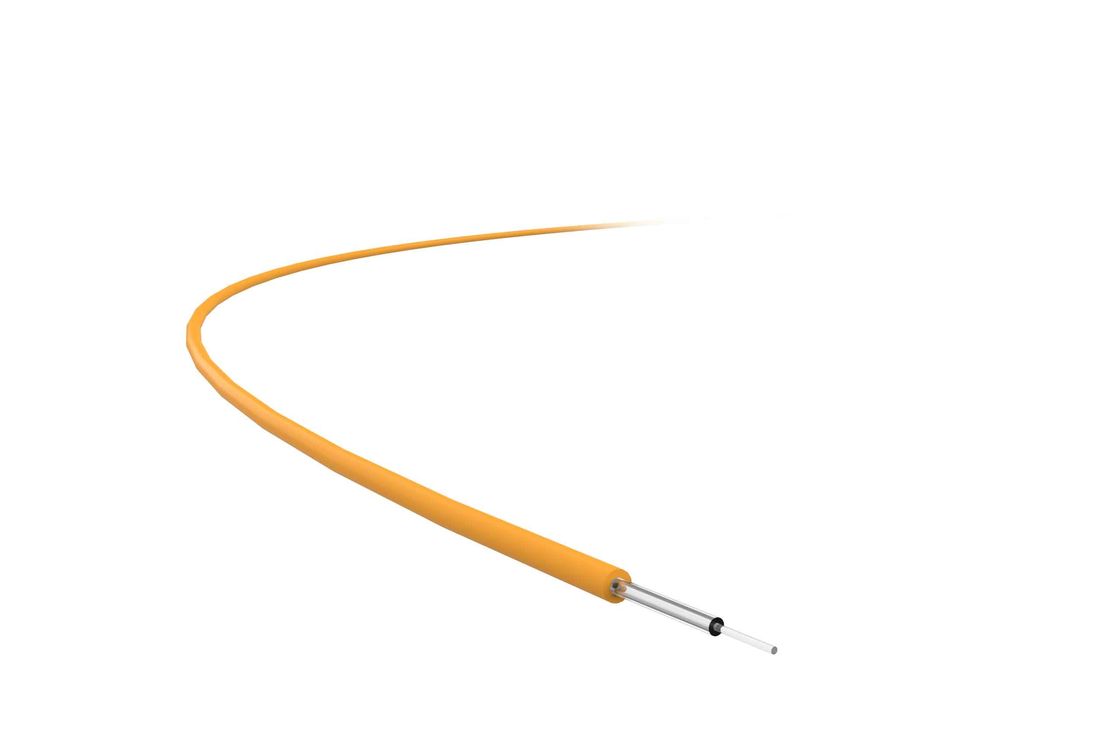

η ίνα 50/125μm OM2 είναι ένας πολλαπλού τρόπου τύπος βαθμολογώ-δεικτών που χαρακτηρίζει μια διάμετρο πυρήνων 50μm και μια διάμετρο επένδυσης 125μm, που βελτιστοποιούνται περιεκτικά για την απόδοση στα λειτουργούντα μήκη κύματος 850nn και 1300nm.
Όλοι οι δείκτες της ίνας έχουν φθάσει στο παγκόσμιο προηγμένο επίπεδο. Χάρι στο υψηλότερο εύρος ζώνης και τη χαμηλότερη μείωσή του, ικανοποιεί τη χρήση σε 850nm και 1300nm, και ευρέως χρησιμοποιημένος στο δίκτυο τοπικής περιοχής (τοπικό LAN), την τηλεοπτική μετάδοση, την ακουστική μετάδοση, τη μετάδοση στοιχείων και πολλούς άλλους τομείς.
Με το λέιζερ και την εκπέμπουσα φως δίοδο (οδηγήσεις) ως πηγή φωτός της, η ίνα είναι αρκετά πρακτική για IEEE802.3z Gigabit Ethernet. Επιπλέον, η τεχνολογία κατασκευής MCVD της εξασφαλίζει την καλύτερη σταθερότητα και τον ακριβέστερο έλεγχο της διανομής δείκτη διάθλασης. Η ίνα υποβάλλει αίτηση για τις διαφορετικές δομές των καλωδίων οπτικών ινών, όπως το καλώδιο ινών κορδελλών, προσάραξε το χαλαρό καλώδιο σωλήνων, το αυλακωμένο καλώδιο ινών πυρήνων, το καλώδιο οπτικών ινών κεντρικός-σωλήνων, το σφιχτό αποθηκευμένο καλώδιο οπτικών ινών, κ.λπ., και είναι συμβατή με άλλες ίνες με τις διαφορετικές τεχνολογίες κατασκευής.
Χαρακτηριστικά γνωρίσματα προϊόντων
Η ίνα είναι κατάλληλη για τα λειτουργούντα μήκη κύματος 850nn και 1300nm χαμηλός του - η μείωση και το υψηλό εύρος ζώνης βελτιστοποιούνται για τη μετάδοση IEEE802.3z Gigabit Ethernet η προστασία επιστρώματος και η ιδιοκτησία γυαλιού της απολαμβάνουν την άριστη απόδοση.
Τεχνικές λεπτομέρειες
| Οπτικές ιδιότητες | Όροι | Αξία | Μονάδα |
| Μείωση | 850nm | ≤2.80 | dB/km |
| 1300nm | ≤0.60 | dB/km | |
| Εύρος ζώνης εγχύσεων | 850nm | ≥200 | MHz.km |
| 1300nm | ≥500 | MHz.km | |
| Αριθμητικό άνοιγμα (NA) |
0,200 ±0.015
|
||
| Δείκτης διάθλασης ομάδας | 850nm |
1,482
|
|
| 1300nm |
1,477
|
||
| Μηδέν μήκος κύματος διασποράς |
1295-1320nm
|
||
| Μηά κλίση διασποράς |
1295nm -1300nm
|
≤0.001 | CP (NM·χλμ) |
|
1300nm-1320nm
|
≤0.11 | CP (NM·χλμ) | |
| Απώλεια Macrobend, 100 κύκλοι, ακτίνα 37.5mm | 850nm | ≤0.50 | DB |
| 1300nm | ≤0.50 | DB | |
| Πίσω διασπορά (1300nm) | Όροι | Αξία | Μονάδα |
| Μερική ασυνέχεια | ≤0.1 | DB | |
| Ανομοιογένεια μείωσης | ≤0.1 | DB | |
| Διαφορετικές τιμές της δις-κατεύθυνσης και της πίσω διασποράς | ≤0.1 | dB/km |
| Γεωμετρικές ιδιότητες | Όροι | Αξία | Μονάδα |
| Διάμετρος πυρήνων |
50±2.5
|
μm | |
| Μη-κυκλικότητα πυρήνων | ≤6.0 | % | |
| Διάμετρος επένδυσης | 125±1 | μm | |
| Μη-κυκλικότητα επένδυσης | ≤2.0 | % | |
| Concentricity πυρήνων/επένδυσης απόκλιση | ≤1.5 | μm | |
| Διάμετρος επιστρώματος | 245±10 | μm | |
| Concentricity επένδυσης/επιστρώματος απόκλιση | ≤12.0 | μm |
| Ιδιότητες περιβάλλοντος (850nm και 1300nm) | Όροι | Αξία | Μονάδα |
| Πρόσθετη μείωση της θερμοκρασίας | ≤0.15 | dB/km | |
| Πρόσθετη μείωση του κύκλου θερμοκρασίας και υγρασίας | ≤0.20 | dB/km | |
| Πρόσθετη μείωση της γήρανσης βύθισης | ≤0.20 | dB/km | |
| Πρόσθετη μείωση της υδροθερμικής θέρμανσης | ≤0.20 | dB/km | |
| Ξηρά γήρανση θερμότητας | ≤0.20 | dB/km |
| Μηχανικές ιδιότητες | Όροι | Αξία | Μονάδα |
| Δοκιμή έντασης | ≥9.0 | Ν | |
| Πρόσθετη απώλεια Macrobend | 850nm | ≤0.5 | DB |
| Επένδυση της δύναμης γδυσίματος | Χαρακτηριστική μέση τιμή | 1.4 | Ν |
| Τιμή κορυφής | ≥1.3 ≤8.9 | Ν | |
| Δυναμική παράμετρος κούρασης (ND) | ≥25 | ||
