Product Details
Τόπος καταγωγής: Κίνα
Μάρκα: TC
Αριθμό μοντέλου: OM3 πολλαπλού τρόπου
Payment & Shipping Terms
Μηδέν μήκος κύματος διασποράς: |
1295-1320 NM |
Μερική ασυνέχεια: |
≤ 0,1 DB |
Ανομοιογένεια μείωσης: |
≤ 0,1 DB |
Διάμετρος πυρήνων: |
50±2.5 μm |
Μη-κυκλικότητα πυρήνων: |
≤ 6.0% |
Διάμετρος επένδυσης: |
125±1 μm |
Δοκιμή έντασης: |
≥9.0 Ν |
Δυναμική παράμετρος κούρασης: |
≥ 25 |
Μηδέν μήκος κύματος διασποράς: |
1295-1320 NM |
Μερική ασυνέχεια: |
≤ 0,1 DB |
Ανομοιογένεια μείωσης: |
≤ 0,1 DB |
Διάμετρος πυρήνων: |
50±2.5 μm |
Μη-κυκλικότητα πυρήνων: |
≤ 6.0% |
Διάμετρος επένδυσης: |
125±1 μm |
Δοκιμή έντασης: |
≥9.0 Ν |
Δυναμική παράμετρος κούρασης: |
≥ 25 |
Εφαρμογή προϊόντων

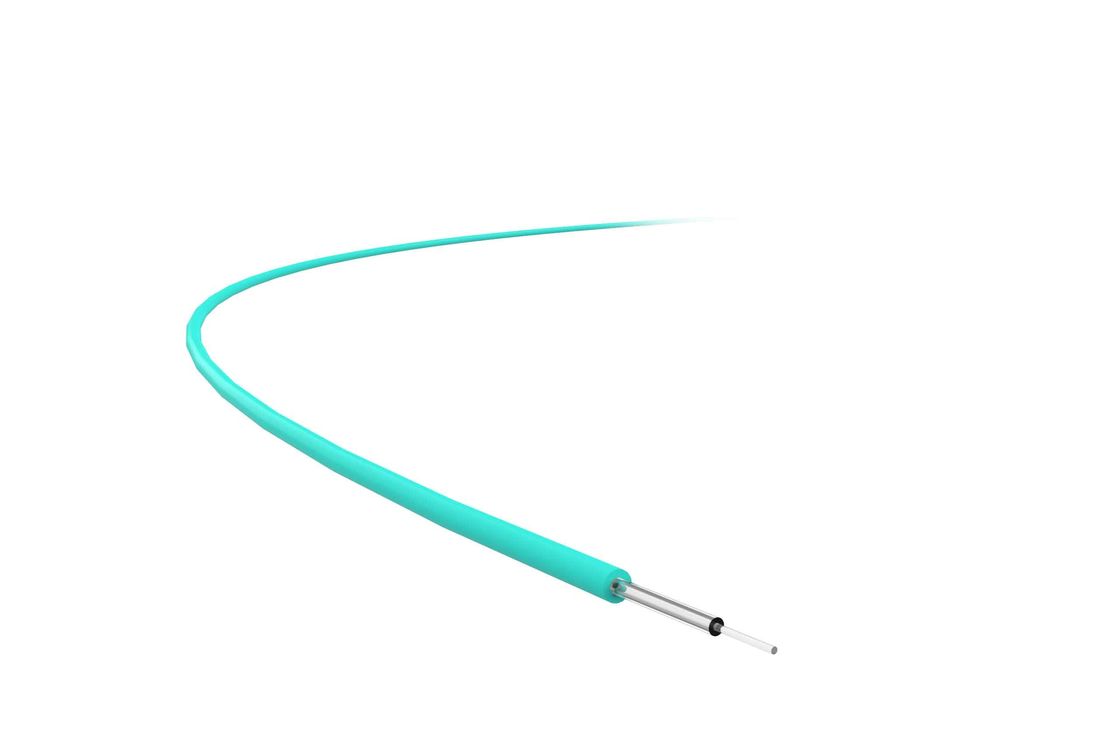

η ίνα 50/125μm OM3 είναι ένας πολλαπλού τρόπου τύπος βαθμολογώ-δεικτών που χαρακτηρίζει μια διάμετρο πυρήνων 50μm και μια διάμετρο επένδυσης 125μm.
Είναι περιεκτικά βελτιστοποιημένο επιφάνεια-εκπέμποντας λέιζερ κάθετος-κοιλοτήτων (VCSEL) στο μήκος κύματος 850nn βάσει της ίνας OM2, και περνά τη διαφορική τροπική δοκιμή καθυστέρησης (DMD) ώστε να επιτευχθούν το υψηλότερο εύρος ζώνης και η χαμηλότερη μείωση, και να πραγματοποιηθεί η σύντομη μετάδοση ποσοστού στοιχείων απόστασης υψηλή (ίνα OM3 υπέρ του 10GBase-SR 300m, 40GBase-SR4 και 100GBase-SR10 100m).
Η ίνα είναι κατάλληλη για τις διαφορετικές δομές των καλωδίων οπτικών ινών, όπως το καλώδιο ινών κορδελλών, προσάραξε το χαλαρό καλώδιο σωλήνων, το αυλακωμένο καλώδιο ινών πυρήνων, το καλώδιο οπτικών ινών κεντρικός-σωλήνων, το σφιχτό αποθηκευμένο καλώδιο οπτικών ινών, κ.λπ., και είναι συμβατή με άλλες ίνες που χρησιμοποιούν τις διαφορετικές τεχνολογίες κατασκευής.
Χαρακτηριστικά γνωρίσματα προϊόντων
Η ίνα είναι ιδανική για τα λειτουργούντα μήκη κύματος 850nn και 1300nm βελτιστοποιεί το επιφάνεια-εκπέμποντας λέιζερ κάθετος-κοιλοτήτων (VCSEL) με χαμηλό - μείωση και υψηλό εύρος ζώνης η προστασία επιστρώματος και η ιδιοκτησία γυαλιού της απολαμβάνουν την άριστη απόδοση.
Τεχνικές λεπτομέρειες
| Οπτικές ιδιότητες | Όροι | Αξία | Μονάδα |
| Μείωση | 850nm | ≤2.80 | dB/km |
| 1300nm | ≤0.60 | dB/km | |
| Εύρος ζώνης εγχύσεων | 850nm | ≥200 | MHz.km |
| 1300nm | ≥500 | MHz.km | |
| Αριθμητικό άνοιγμα (NA) |
0,200 ±0.015
|
||
| Δείκτης διάθλασης ομάδας | 850nm |
1,482
|
|
| 1300nm |
1,477
|
||
| Μηδέν μήκος κύματος διασποράς |
1295-1320nm
|
||
| Μηά κλίση διασποράς |
1295nm -1300nm
|
≤0.001 | CP (NM·χλμ) |
|
1300nm-1320nm
|
≤0.11 | CP (NM·χλμ) | |
| Απώλεια Macrobend, 100 κύκλοι, ακτίνα 37.5mm | 850nm | ≤0.50 | DB |
| 1300nm | ≤0.50 | DB | |
| Πίσω διασπορά (1300nm) | Όροι | Αξία | Μονάδα |
| Μερική ασυνέχεια | ≤0.1 | DB | |
| Ανομοιογένεια μείωσης | ≤0.1 | DB | |
| Διαφορετικές τιμές της δις-κατεύθυνσης και της πίσω διασποράς | ≤0.1 | dB/km |
| Γεωμετρικές ιδιότητες | Όροι | Αξία | Μονάδα |
| Διάμετρος πυρήνων |
50±2.5
|
μm | |
| Μη-κυκλικότητα πυρήνων | ≤6.0 | % | |
| Διάμετρος επένδυσης | 125±1 | μm | |
| Μη-κυκλικότητα επένδυσης | ≤2.0 | % | |
| Concentricity πυρήνων/επένδυσης απόκλιση | ≤1.5 | μm | |
| Διάμετρος επιστρώματος | 245±10 | μm | |
| Concentricity επένδυσης/επιστρώματος απόκλιση | ≤12.0 | μm |
| Ιδιότητες περιβάλλοντος (850nm και 1300nm) | Όροι | Αξία | Μονάδα |
| Πρόσθετη μείωση της θερμοκρασίας | ≤0.15 | dB/km | |
| Πρόσθετη μείωση του κύκλου θερμοκρασίας και υγρασίας | ≤0.20 | dB/km | |
| Πρόσθετη μείωση της γήρανσης βύθισης | ≤0.20 | dB/km | |
| Πρόσθετη μείωση της υδροθερμικής θέρμανσης | ≤0.20 | dB/km | |
| Ξηρά γήρανση θερμότητας | ≤0.20 | dB/km |
| Μηχανικές ιδιότητες | Όροι | Αξία | Μονάδα |
| Δοκιμή έντασης | ≥9.0 | Ν | |
| Πρόσθετη απώλεια Macrobend | 850nm | ≤0.5 | DB |
| Επένδυση της δύναμης γδυσίματος | Χαρακτηριστική μέση τιμή | 1.4 | Ν |
| Τιμή κορυφής | ≥1.3 ≤8.9 | Ν | |
| Δυναμική παράμετρος κούρασης (ND) | ≥25 | ||
