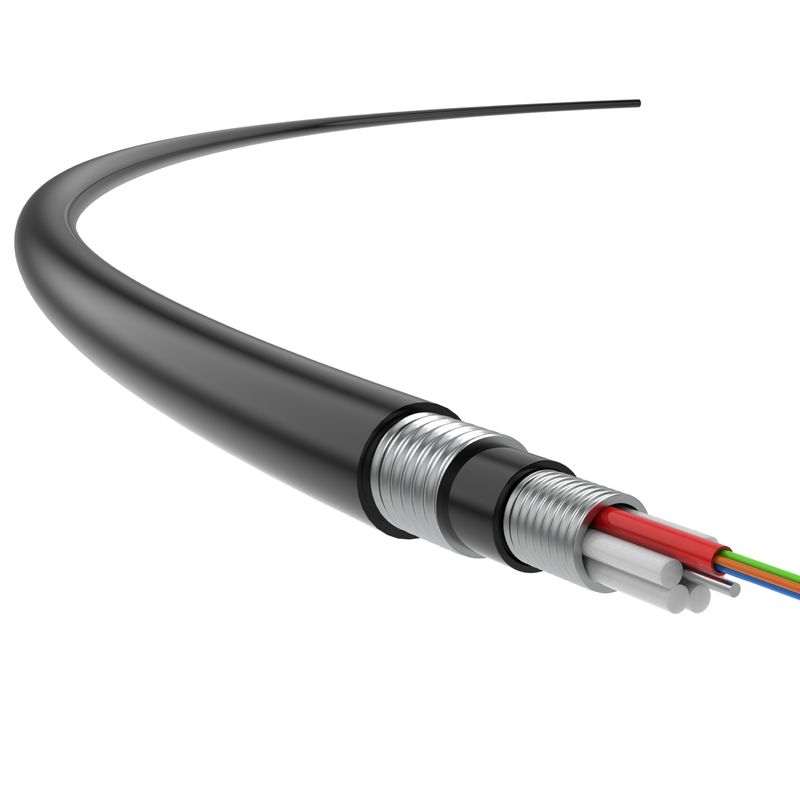

Βαρύ θωρακισμένο καλώδιο οπτικών ινών, προσαραγμένο χαλαρό καλώδιο οπτικών ινών σωλήνων, υπαίθρια εφαρμογή καλωδίων οπτικών ινών
Το βαρύ θωρακισμένο, προσαραγμένο καλώδιο οπτικής ίνας χρησιμοποιείται κυρίως για την υπαίθρια σύνδεση γεφυρών αγωγών και συνδέσεων σπονδυλικών στηλών σύνδεσης ινών καθώς επίσης και οικοδόμησης.
Μέσα στο βαρύ θωρακισμένο καλώδιο οπτικής ίνας, οι singlemode ή πολλαπλού τρόπου) ίνες 250µm (τοποθετούνται στους χαλαρούς σωλήνες φιαγμένους από υψηλό υλικό πολυεστέρα συντελεστών, που γεμίζουν με τις αδιάβροχες ενώσεις.
Το καλώδιο οπτικής ίνας κεντροθετείται από ένα μέλος δύναμης μετάλλων. Για μερικά καλώδια οπτικών ινών με τους πολλαπλάσιους πυρήνες, ένα στρώμα PE πρέπει να προστεθεί έξω.
Ο χαλαρός σωλήνας (και υλικά πληρώσεως) είναι προσαραγμένοι γύρω από το μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα καλωδίων μέσα στον οποίο γεμίζεται με τα αδιάβροχα συστατικά.
APL το τεθωρακισμένο εφαρμόζεται κατά μήκος και έπειτα ένα εσωτερικό σακάκι πολυαιθυλενίου (PE) εξωθείται. Πέρα από το εσωτερικό σακάκι, το τεθωρακισμένο PSP επίσης κατά μήκος εφαρμόζεται προτού να εξωθηθεί ένα εξωτερικό σακάκι πολυαιθυλενίου (PE) πέρα από το.
Χαρακτηριστικά γνωρίσματα προϊόντων
Πρότυπα εφαρμογής
YD/T 901-2018 GB/T 18380.12-2008 GB/T 17651 GB/T 17650,2
| Κώδικας χρώματος (πυρήνας 2-12) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Μπλε | Πορτοκάλι | Πράσινος | Καφετής | Πλάκα | Άσπρος | Κόκκινος | Μαύρος | Κίτρινος | Βιολέτα | Αυξήθηκε | Aqua |
| Φλόγα αντίσταση |
Πρότυπα ευφλέκτου για το ενιαίο καλώδιο: | GB/T 18380.12- 2008 |
Πρότυπα ευφλέκτου για τα συσσωρευμένα καλώδια: | GB/T 18380.35- 2008 |
|
Σακάκι: Η φλούδα από το 50mm-μακρύ καλώδιο, τοποθετεί το κενό σακάκι οριζόντια και καίει για 4-5 δευτερόλεπτα, χρησιμοποιώντας το λαμπτήρα οινοπνεύματος αφότου παίρνεται μαζί η πηγή πυρκαγιάς, εξαφανίζει λιγότερο από 2 δευτερόλεπτα
|
||||
Τεχνικές λεπτομέρειες
| Οπτικές ιδιότητες | ||||||
| Τύπος οπτικού Ίνα |
Μείωση | Έγχυση Εύρος ζώνης (OFL) |
Αποτελεσματικός τροπικός Εύρος ζώνης |
10 σύνδεση Ethernet Μήκος SX |
Ελάχιστη ακτίνα κάμψεων (χιλ.) |
|
| 1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
| Χαρακτηριστική αξία (dB/km) | Μέγιστη αξία (dB/km) | MHZ·χλμ | MHZ·χλμ | |||
| SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
| 850nm/1300nm | ||||||
| Χαρακτηριστική αξία (dB/km) |
Μέγιστη αξία (dB/km) |
|||||
| MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
| MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
| MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
| MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
| Προδιαγραφές δομών | ||||||||
| Ποσότητα πυρήνων | Πυρήνες του χαλαρού σωλήνα | Μέλος δύναμης | Εξωτερική διάμετρος του χαλαρού σωλήνα | Πάχος του χαλαρού σωλήνα | Ζώνη αργιλίου | Ζώνη χάλυβα | Πάχος του σακακιού (χιλ.) | Εξωτερικό σακάκι της οπτικής ίνας (χιλ.) |
| 2~36 | 6 | 1.60*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 0.8±0.1/≥1.5 | 11.0±0.3 |
| 48~60 | 12 | 1.40*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 11.2±0.3 | |
| 62~72 | 12 | 1.80*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 11.6±0.3 | |
| 96 | 12 | 2.0/3.3*1±0.2 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 13.7±0.3 | |
| 120 | 12 | 2.0/4.4*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | 0.205±0.01 | 15.0±0.3 | |
| 144 | 12 | 2.0/5.8*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | 0.205±0.01 | 16.4±0.3 | |
| Μηχανικές ιδιότητες | |||
| Αριθ. | Όνομα | Απαιτήσεις | |
| 1 | Εκτατή δύναμη, Ν | Βραχυπρόθεσμος | 1500 |
| Μακροπρόθεσμος | 600 | ||
| 2 | Αντίσταση συντριβής, N/100mm | Βραχυπρόθεσμος | 1000 |
| Μακροπρόθεσμος | 300 | ||
| 3 | Ακτίνα κάμψεων, χιλ. | Στατικός | 10D |
| Δυναμικός | 20D | ||
