Product Details
Τόπος καταγωγής: Κίνα
Μάρκα: TC
Πιστοποίηση: UL, RoSH, REACH, CE
Αριθμό μοντέλου: FTP-11-6A-4P-V1
Payment & Shipping Terms
Ποσότητα παραγγελίας min: 50 κιβώτια
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Αξιοπλοϊκή συσκευασία
Όροι πληρωμής: Western Union, T/T, L/C, MoneyGram
Τύπος: |
Cat 6A F/UTP |
Υλικό αγωγού: |
99,99% π.Χ |
Αγωγός OD: |
23 AWG |
Υλικό σακακιών: |
PVC |
Σύρμα αποστράγγισης: |
Ναι |
Cross Spline: |
PE |
Μόνωση: |
HDPE |
Rip Cord: |
Ναι |
Τύπος: |
Cat 6A F/UTP |
Υλικό αγωγού: |
99,99% π.Χ |
Αγωγός OD: |
23 AWG |
Υλικό σακακιών: |
PVC |
Σύρμα αποστράγγισης: |
Ναι |
Cross Spline: |
PE |
Μόνωση: |
HDPE |
Rip Cord: |
Ναι |
Καλώδιο Cat 6A, Καλώδιο δικτύου CAT6A, Καλώδιο FTP CAT6A, Εφαρμογή καλωδίου Ethernet CAT 6A
Μπορεί να εφαρμοστεί σε οριζόντια καλωδίωση, ως το τμήμα ενός συστήματος καλωδίωσης τηλεπικοινωνιών που εκτείνεται από την έξοδο τηλεπικοινωνιών της περιοχής εργασίας έως τα patch panel στο δωμάτιο διανομής και σε οικιακή καλωδίωση που εκτείνεται από την έξοδο τηλεπικοινωνιών χρήστη έως τα patch panels.
Χαρακτηριστικά Προϊόντος

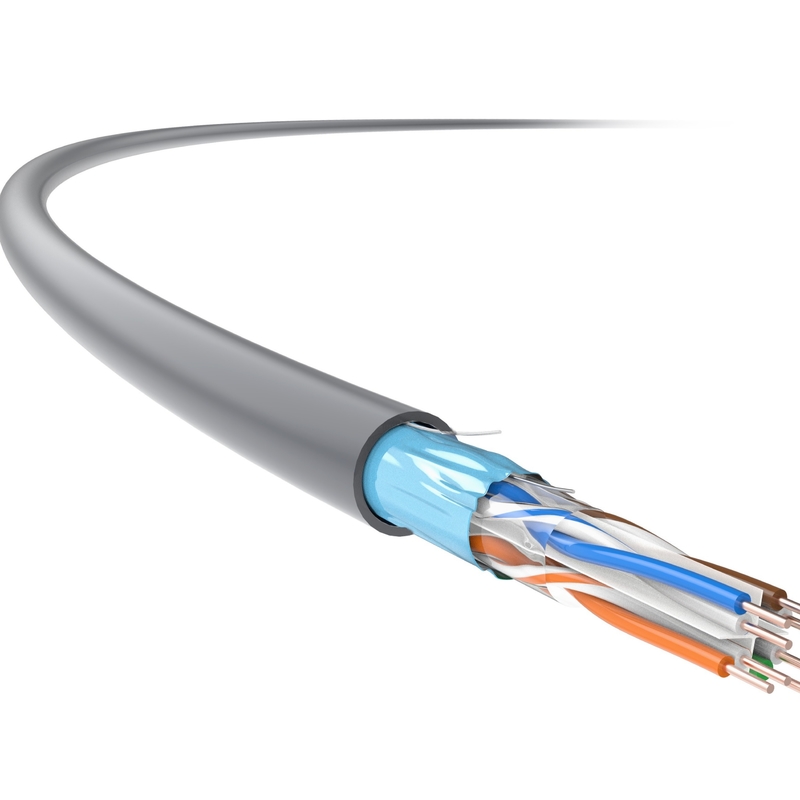

TC's Cat 6A, 23 AWG, 4-ζευγών, U/FTP θωρακισμένο καλώδιο εσωτερικού χώρου υιοθετείσφήνα σταυρού και συνολική ασπίδα από φύλλο αλουμινίου, βελτιστοποιημένο για να βελτιώνει σημαντικά τους τεχνικούς δείκτες, συμπεριλαμβανομένων των Attenuation, NEXT και ANEXT, οι οποίοι υπερβαίνουν τις παραμέτρους που καθορίζονται στα πρότυπα GB/T 18015.5 (IEC 61156-5).
Είναι ιδιαίτερα χρήσιμο σε μερικούςσκληρά ηλεκτρομαγνητικά περιβάλλονταόπου απαιτείται υψηλής ταχύτητας και σταθερή καλωδιακή μετάδοση.
Ταυτόχρονα, ενεργεί στις απαιτήσεις για υψηλή μετάδοση σε data center, και δομημένη δομημένη καλωδίωση σε νέα κτίρια.
Πρότυπα Εφαρμογής
TIA/EIA568-C.2
Τεχνικές λεπτομέρειες
Απόδοση μετάδοσης | Κατ.6Α | TC | |||||
Συχνότητα (MHz) | 4 | 31.25 | 62,5 | 100 | 300 | 500 | 600 |
Εξασθένηση IL (dB/100M) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
Εξασθένηση διασταύρωσης σχεδόν άκρου (NEXT, dB) | 100.1 | 88,7 | 83 | 80.1 | 70.4 | 59.6 | 58.6 |
NEXT Power και PS NEXT (dB) | 90.4 | 87.1 | 80.4 | 78.6 | 68,9 | 57,8 | 56.2 |
Εξασθένιση διασταυρούμενης συνομιλίας ίσου επιπέδου (ACR-F, dB) | 95,8 | 91,5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
Ισχύς ACR-F και PS ACR-F (dB) | 91.4 | 88.1 | 85.4 | 86.3 | 76,9 | 69.1 | 67,9 |
Απώλεια επιστροφής (RL, dB) | 40,9 | 41.3 | 37,9 | 35 | 30.7 | 22.7 | 19.7 |
Σημειώσεις: Οι τιμές που αντικατοπτρίζονται στον παραπάνω πίνακα μετρώνται συνήθως, σύμφωνα με το IEC 61156-9.
Φυσικές Προδιαγραφές | |
Μέγεθος αγωγού (ονομαστική τιμή) |
4×2×0,57 (AWG23)
|
Εξωτερική διάμετρος καλωδίου (ονομαστική αξία) |
7,3 χλστ
|
Βάρος (305m, με συσκευασία, ονομαστική αξία) |
18 κιλά
|
Ηλεκτρικές ιδιότητες | |
Αντίσταση DC (20℃) |
93,8 Ω/χλμ
|
Χωρητικότητα Γης | ≦ 5,6 nF/100m (@1kHz) |
Χαρακτηριστική σύνθετη αντίσταση 100MHz |
100Ω±15Ω
|
Μηχανικές ιδιότητες | |
Ελάχιστη ακτίνα κάμψης (δυναμική) |
29 χιλιοστά
|
Ελάχιστη ακτίνα κάμψης (στατική) |
58 χιλιοστά
|
Μέγιστη τάση εγκατάστασης |
100Ν
|
Ικανότητα κατά της εξώθησης | 1000N/10cm |
Αναφλεξιμότητα (LSZH) | |
Αντίσταση στη φλόγα (ενός σύρματος) | GB/T 18380.12 (IEC 60332-1-2) |
Αντοχή στη φλόγα (συσσωρευμένων καλωδίων) | GB/T 18380.35 (IEC 60332-3-24) |
Πυκνότητα καπνού | GB/T 17651 (IEC 61034-1/-2) |
Επικίνδυνο αέριο αλογόνου | GB/T 17650.1/.2 (IEC 60754-1/-2) |
