Product Details
Τόπος καταγωγής: Κίνα
Μάρκα: TC
Πιστοποίηση: UL, RoSH, REACH, CE
Αριθμό μοντέλου: FTP-51-6a-4p-T1
Payment & Shipping Terms
Ποσότητα παραγγελίας min: 50 κιβώτια
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Πλόιμη συσκευασία
Όροι πληρωμής: Western Union, T/T, L/C, MoneyGram
Τύπος: |
Γάτα 6A U/FTP |
Υλικό αγωγών: |
99.99% επειδή |
Αγωγός OD: |
23 AWG |
Καλώδιο αγωγών: |
ΝΑΙ |
Διαγώνιο αυλακώνω: |
PE |
Μόνωση: |
HDPE |
εξωτερικό σακάκι: |
TPU, μαύρο |
Μήκος: |
305 m/box |
Τύπος: |
Γάτα 6A U/FTP |
Υλικό αγωγών: |
99.99% επειδή |
Αγωγός OD: |
23 AWG |
Καλώδιο αγωγών: |
ΝΑΙ |
Διαγώνιο αυλακώνω: |
PE |
Μόνωση: |
HDPE |
εξωτερικό σακάκι: |
TPU, μαύρο |
Μήκος: |
305 m/box |
Καλώδιο γατών 6A, καλώδιο δικτύων ΓΑΤΏΝ 6A, καλώδιο CAT6A Ethernet, τακτική εφαρμογή καλωδίων CAT6A
Μπορεί να εφαρμοστεί στα σκληρά περιβάλλοντα τομέων ή τα εσωτερικά βιομηχανικά περιβάλλοντα όπου η εκτέλεση καλωδίων, όπως το γδάρσιμο, διάβρωση, αντίσταση πετρελαίου/καιρού/όζοντος, που τραβά τη δύναμη, την υψηλή και χαμηλή θερμοκρασία, πρέπει να είναι καλή.
FTP-51 σειρά του TC, εσωτερικό/υπαίθριο προστατευμένο 6A τακτικό καλώδιο γατών έχει τη συχνότητα δοκιμής μέχρι 600MHZ, υψηλότερο από άλλα καλώδια γατών 6A με το βιομηχανικά τυποποιημένο 500MHz.
Στο μεταξύ, υποστηρίζει τις εφαρμογές βάση-τ και τη δύναμη 10G πάνω σε Ethernet (POE/POE+).
Χαρακτηριστικά γνωρίσματα προϊόντων

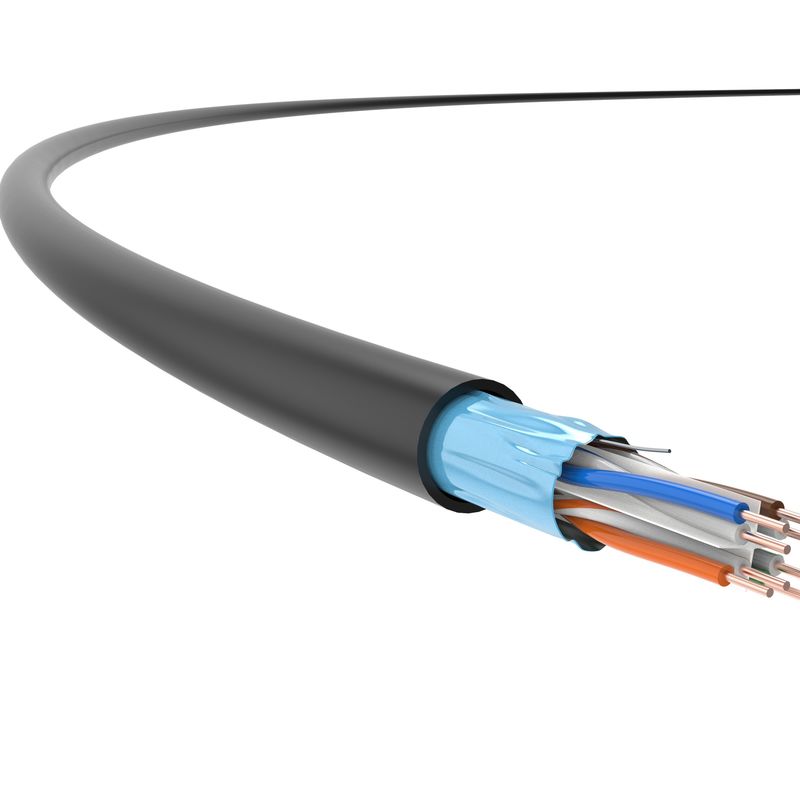

Η γάτα 6A, 23 AWG του TC, 4 προστατευμένο ζευγάρι τακτικό καλώδιο υιοθετεί το αυλακώνω διαγώνιος-τύπων και τη γενική ασπίδα φύλλων αλουμινίου αργιλίου, που βελτιστοποιούνται για να ενισχύσει πολύ τους τεχνικούς δείκτες, συμπεριλαμβανομένης της μείωσης, ΕΠΌΜΕΝΟΣ, και ANEXT.
Το μοναδικό σακάκι TPU του εξασφαλίζει ιδιαίτερα αποδοτική μετάδοση στοιχείων που εκτίθεται ακόμη και στον τομέα, το βιομηχανικό περιβάλλον και άλλα σκληρά περιβάλλοντα.
Η απόδοσή της υπερβαίνει όλες τις παραμέτρους που διευκρινίζονται στα πρότυπα GB/T 18015,5 (IEC 61156-5). Και το καλώδιο είναι χρήσιμος ιδιαίτερα σε μερικά σκληρά ηλεκτρομαγνητικά περιβάλλοντα όπου η μεγάλη ταχύτητα και η σταθερή μετάδοση καλωδίων απαιτούνται.
Συγχρόνως, ενεργεί στις απαιτήσεις για τη δομημένη δομημένη τηλεγράφηση στα νέα κτήρια.
Πρότυπα εφαρμογής
GB/T 18233 (ISO/IEC 11801) ΜΒ 50311 TIA/EIA568-C.2
Τεχνικές λεπτομέρειες
| Απόδοση μετάδοσης | Cat.6A | TC | |||||
| Συχνότητα (MHZ) | 4 | 31.25 | 62.5 | 100 | 300 | 500 | 600 |
| Μείωση του IL (dB/100M) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
| Κοντά στη μείωση λογομαχίας τελών (ΕΠΕΙΤΑ, DB) | 100.1 | 88.7 | 83 | 80.1 | 70.4 | 59.6 | 58.6 |
| ΕΠΟΜΕΝΑ δύναμη και CP ΈΠΕΙΤΑ (DB) | 90.4 | 87.1 | 80.4 | 78.6 | 68.9 | 57.8 | 56.2 |
| Ίση μείωση λογομαχίας μακριά-τελών επιπέδων (acr-φ, DB) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
| Acr-φ δύναμη και CP acr-φ (DB) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
| Επιστροφής απώλεια (RL, DB) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
Σημειώσεις: Οι τιμές που απεικονίζονται στον πίνακα ανωτέρω μετριούνται χαρακτηριστικά, σύμφωνα με το IEC 61156-9.
| Φυσικές προδιαγραφές | |
| Μέγεθος αγωγών (ονομαστική αξία) |
4×2×0.57 (AWG23)
|
| Εξωτερική διάμετρος του καλωδίου (ονομαστικού αξία) |
8.0mm
|
| Βάρος (305m, με τη συσκευασία, ονομαστική αξία) |
21kg
|
| Ηλεκτρικές ιδιότητες | |
| ΣΥΝΕΧΗΣ αντίσταση (20℃) |
93.8Ω/km
|
| Γήινη ικανότητα | ≦ 5,6 nF/100m (@1kHz) |
| 100MHz χαρακτηριστική σύνθετη αντίσταση |
100Ω±15Ω
|
| Εγκάρσια απώλεια μετατροπής (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Λοξή κίνηση καθυστέρησης | 25ns/100m |
| NVP |
69%
|
| Δύναμη πάνω σε Ethernet (σημείο εισόδου) | Ενισχυμένη δύναμη πάνω σε Ethernet κάτω από IEEE 802.3at |
| Μηχανικές ιδιότητες | |
| Ελάχιστη ακτίνα κάμψεων (δυναμική) |
32mm
|
| Ελάχιστη ακτίνα κάμψεων (στατική) |
64mm
|
| Μέγιστη ένταση εγκατάστασης |
150N
|
| Ικανότητα αντι-εξώθησης | 1000N/10cm |
| Ικανότητα αντι-κλονισμού | ≥ 10 φορές |
| Σειρά θερμοκρασίας εγκατάστασης | -0℃ ~+40℃ |
| Λειτουργώντας σειρά θερμοκρασίας | -20℃ ~+75℃ |
| Εύφλεκτο (TPU) | |
| Αντίσταση φλογών TPU |
GB/T 18380.12 (IEC 60332-1-2)
|
