Product Details
Τόπος καταγωγής: Κίνα
Μάρκα: TC
Αριθμό μοντέλου: TCRM060/10X
Payment & Shipping Terms
Σειρά της δύναμης: |
10-90 kVA |
Λειτουργούσες μέθοδοι: |
3 σε 3 έξω, 3 μέσα επιλέγουν, 1 -1 έξω, σε απευθείας σύνδεση διπλή μετατροπή |
Παράγοντας δύναμης εισαγωγής: |
> 0,99 |
Παράγοντας δύναμης παραγωγής: |
1 |
Οθόνη: |
9-ίντσα οθόνη επαφής χρώματος |
Συχνότητα εισαγωγής: |
50/60 Hz |
Εκτιμημένη παραγωγή συχνότητα: |
50/60 Hz |
Διεπαφή επικοινωνίας: |
RS232, RS485, ξηρές επαφές, κάρτες SNMP (επιλογή), κλείσιμο έκτακτης ανάγκης |
Σειρά της δύναμης: |
10-90 kVA |
Λειτουργούσες μέθοδοι: |
3 σε 3 έξω, 3 μέσα επιλέγουν, 1 -1 έξω, σε απευθείας σύνδεση διπλή μετατροπή |
Παράγοντας δύναμης εισαγωγής: |
> 0,99 |
Παράγοντας δύναμης παραγωγής: |
1 |
Οθόνη: |
9-ίντσα οθόνη επαφής χρώματος |
Συχνότητα εισαγωγής: |
50/60 Hz |
Εκτιμημένη παραγωγή συχνότητα: |
50/60 Hz |
Διεπαφή επικοινωνίας: |
RS232, RS485, ξηρές επαφές, κάρτες SNMP (επιλογή), κλείσιμο έκτακτης ανάγκης |
Εφαρμογή προϊόντων

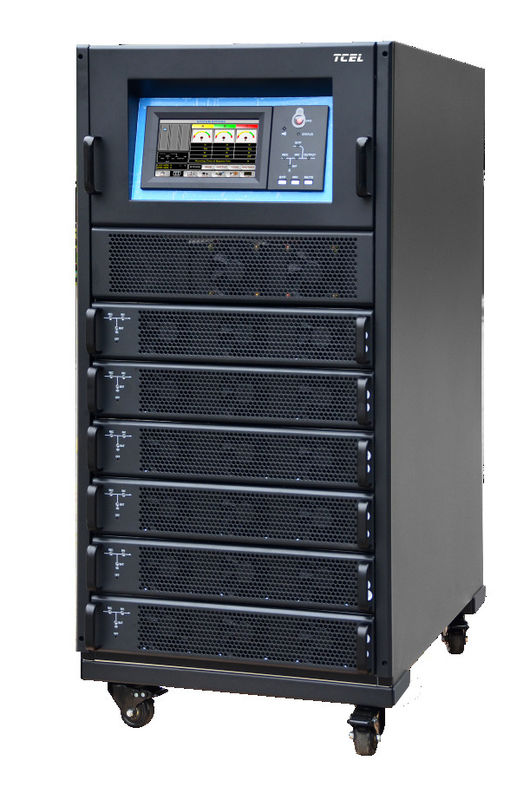

Η μορφωματική UPS TCRM δύναμη σειράς, η βιομηχανία που οδηγεί, όλος-ψηφιακό προϊόν διανομής δύναμης, συλλέγει την περισσότερη προηγμένη τεχνολογία στην ηλεκτρονική δύναμης και τον αυτόματο έλεγχο, κατά συνέπεια με συνέπεια τις σημαντικές βελτιώσεις στην αξιοπιστία, τη διαθεσιμότητα και τη συντηρησιμότητα δύναμης του κρίσιμου εξοπλισμού.
Ενσωματώνει τα τεχνικά χαρακτηριστικά γνωρίσματα του παραδοσιακού πύργος-τύπου με την ανάγκη των σύγχρονων μορφωματικών δωματίων κεντρικών υπολογιστών, που εξασφαλίζει μορφωματικό σχέδιο μαζί με την υψηλή αξιοπιστία του συστήματος.
Σειρά των μεθόδων δύναμης/εργασίας
10-90kVA, 3 σε 3 έξω, 3 μέσα επιλέγουν, 1 -1 έξω (TCRM020/10X, TCRM040/10X, TCRM060/10X), σε απευθείας σύνδεση διπλή μετατροπή
Χαρακτηριστικά γνωρίσματα προϊόντων
Η μορφωματική UPS TCRM διανομή δύναμης σειράς έχει και το λογισμικό και το υλικό στις ενότητες δύναμης και έχει το σύστημά της κάτω από την προστασία. Όταν τα πιθανά προβλήματα της τρεχόντων, θερμικών απόδοσης τάσης, και βραχυκυκλώματα εμφανίζονται, η γρήγορη και αποδοτική προστασία μπορεί να παρασχεθεί ώστε να εξασφαλιστούν η ασφάλεια και η αξιοπιστία ολόκληρου του συστήματος.
Με τριανταδυάμπιτος μεγάλος DSP ψηφιακός έλεγχος, το σύστημα επικοινωνιών εισάγει την πιό προηγμένη τεχνολογία μπορώ-ΛΕΩΦΟΡΕΊΩΝ, που καθιστά την απόδοσή του σταθερότερη και ασφαλέστερη.
Η σειρά μορφωματικό UPS TCRM χαρακτηρίζει μια ενσωματωμένη συσκευασία των ενοτήτων IGBT, βελτιώνοντας πολύ την αξιοπιστία των συσκευών πυρήνων. Αποφεύγει την ανώμαλη πίεση ροής και τάσης που προκαλείται από την ιδιαίτερη παράλληλη προσέγγιση IGBT, και το μοναδικό σχέδιο αγωγών απομόνωσής του βελτιώνει σημαντικά την προσαρμοστικότητά του στο περιβάλλον.
Κάθε ενότητα δύναμης ενσωματώνει έναν χωριστό, ψηφιακό υψηλής ισχύος φορτιστή, παροχή ικανότητας δύναμης 20% για τη χρέωση. Τα κυκλώματα δαπανών και απαλλαγής είναι στον ψηφιακό έλεγχο DSP, για την άριστη διαχείριση μπαταριών και την εκτεταμένη διάρκεια ζωής μπαταρίας.
Ο παράγοντας δύναμης εισαγωγής είναι περισσότερο από 0,99, αρμονικές εισαγωγής λιγότερο από 3%, και τη γενική αποδοτικότητα μέχρι 95% ή περισσότερους και η έξυπνη λειτουργία ύπνου της βελτιώνει αποτελεσματικά την αποδοτικότητα του ολόκληρου UPS.
Η κάρτα διαχείρισης δικτύου SNMP επιτρέπει τη μακρινή παρακολούθηση και τον έλεγχο του συστήματος UPS μέσω του δικτύου, και για τον ταυτόχρονο μακρινό έλεγχο των πολλαπλάσιων συσκευών μέσω του κιβωτίου τηλεχειρισμού ταιριάσματος.
Διατηρείται ακριβώς σε πρακτικά, και υιοθετεί τον αυτόνομο προσδιορισμό της ενότητας IDs χωρίς ανάγκη έθεσε με το χέρι το πρόγραμμα. Η κρίσιμη καταγραφή κυματοειδούς το καθιστά κατάλληλο για την ανάλυση ελαττωμάτων.
Το σύστημα έρχεται με μια κρύα έναρξη με τις μπαταρίες στη δύναμη επάνω (για 20 την ενότητα δύναμης kVA/25 kVA/30 kVA/45 kVA/50 kVA).
Ο έλεγχος και οι στατικές ενότητες παράκαμψης είναι καυτός-swappable, με κάθε ενότητα δύναμης αυτόματος-ελεγχόμενη και αυτοκίνητο που χρησιμοποιείται για να αποφύγει την ενιαία αποτυχία σημείου.
Πρότυπο | TCRM 020/10X |
TCRM 040/10X |
TCRM 060/10X |
TCRM 030/15X |
TCRM 045/15X |
TCRM 090/15X |
|
Ικανότητα | 20kVA | 40kVA | 60kVA | 30kVA | 45kVA | 90kVA | |
Κύρια εισαγωγή | Τελική σύνδεση | τριφασικός + Ν + PE | |||||
Τάση εισαγωγής | 380/400/415VAC (γραμμή-γραμμή) 220/230/240VAC (τάση φάσης) | ||||||
Συχνότητα εισαγωγής | 50/60Hz | ||||||
Παράγοντας δύναμης | >0.99 | ||||||
Τρέχον ποσοστό διαστρεβλώσεων | THDi<4% | ||||||
Σειρά της τάσης | 304-478Vac (γραμμή-γραμμή) στο πλήρες φορτίο 304V-228Vac (γραμμή-γραμμή) γραμμικό από 100% σε 75% | ||||||
Συχνότητα της τάσης | 40-70Hz | ||||||
Μπαταρία | Τάση της μπαταρίας | ±240VDC (32-44 κύτταρα διευθετήσιμα) | |||||
Δύναμη χρέωσης | 20%* ενεργός δύναμη | ||||||
Ακρίβεια τάσης χρέωσης | ±1% | ||||||
Παράκαμψη | Τάση της παράκαμψης | 380V/400V/415V (γραμμή-γραμμή), 220V/230V/240V (τάση φάσης) | |||||
Σειρά της τάσης | Προεπιλογή -20%-+15% -40%-+25% προαιρετικός | ||||||
Ικανότητα υπερφόρτωσης | 125% μακροπρόθεσμη λειτουργία 130% διαρκέστε για 10 λεπτά 150% διαρκέστε για 1 λεπτό 150% > φορτίο τελευταίο για 300ms |
110% μακροπρόθεσμη λειτουργία 110% < φορτίο < 130% τελευταία για 10 λεπτά 130% < φορτίο < 150% τελευταίο για ένα λεπτό 150% > φορτίο τελευταίο για 300ms |
|||||
Παραγωγή | Εκτιμημένη τάση παραγωγής | 380/400/415VAC (γραμμή-γραμμή) 220/230/240VAC (τάση φάσης) | |||||
Εκτιμημένη συχνότητα | 50/60Hz | ||||||
Παράγοντας δύναμης παραγωγής | 1 | ||||||
Ακρίβεια τάσης | 1.50% | ||||||
Δυναμική απάντηση παραγωγής | <5% (βήμα φορτίων 20%-80%-20%) | ||||||
Δυναμικός χρόνος αποκατάστασης | <20ms (βήμα φορτίων 0%-100%-0%) | ||||||
Συνολική αρμονική διαστρέβλωση παραγωγής | <1% (γραμμικό φορτίο), <5.5% (μη γραμμικό φορτίο) | ||||||
Υπερφόρτωση αναστροφέων | 102% μακροπρόθεσμη λειτουργία 110% μεταφορά για να παρακάμψει μετά από 1 ώρα 125% μεταφορά για να παρακάμψει μετά από 10 λεπτά 150% μεταφορά για να παρακάμψει μετά από 1 λεπτό > μεταφορά 150% για να παρακάμψει μετά από την κα 200 |
||||||
Ακρίβεια συχνότητας | 0,10% | ||||||
Σειρά της καταδίωξης | Διευθετήσιμος, ±0.5Hz-±5Hz, προεπιλογή ±3Hz | ||||||
Ταχύτητα της καταδίωξης | Διευθετήσιμος, 0.5Hz/S-±3Hz/S, προεπιλογή 0.5Hz/S | ||||||
Μέγιστη αναλογία | 3:01 | ||||||
Τριφασική ακρίβεια | 120°±0.5° | ||||||
Σύστημα | Αποδοτικότητα | Κύριος τρόπος: 95% Max Οικονομικός τρόπος: 98% Τρόπος μπαταριών: 94.5% | |||||
Οθόνη | LCD+LED+color οθόνη επαφής, 9 ίντσα | ||||||
Γλώσσα | Κινέζικα, παραδοσιακό κινέζικο, αγγλικά, ρωσικά, ιταλικά, ισπανικά, γερμανικά | ||||||
Εκτίμηση προστασίας | IP20 | ||||||
Διεπαφή επικοινωνίας | RS232, RS485, ξηρές επαφές, κάρτες SNMP (επιλογή), κλείσιμο έκτακτης ανάγκης | ||||||
Μέθοδοι καλωδίωσης | Πίσω και κάτω καλωδίωση, προαιρετική | Κάτω από την καλωδίωση | Πίσω και κάτω καλωδίωση, προαιρετική | Κάτω από την καλωδίωση | |||
Εργασιακό περιβάλλον | 0-40℃ (θερμοκρασία εργασίας) -25℃~70℃ (θερμοκρασία αποθήκευσης) 0-95% (καμία συμπύκνωση) | ||||||
Θόρυβος (DB)/μ | <56dB | ||||||
Τύπος γραφείου | 2-μορφωματικός γραφείο | 4-μορφωματικός γραφείο | 6-μορφωματικός γραφείο | 2-μορφωματικός γραφείο | 3-μορφωματικός γραφείο | 6-μορφωματικός γραφείο | |
Μέγεθος (W*D*H) (χιλ.) | Κύριο σώμα | 485*697*398 (7U) | 485*697*575 (11U) | 485*751*1033 (22U) | 485*697*398 (7U) | 485*751*575 (11U) | 485*751*1033 (22U) |
Σώμα (που τίθεται κύριο στο ράφι κεντρικών υπολογιστών) | 485*697*308 (7U) | 485*697*485 (11U) | 485*751*928 (21U) | 485*697*308 (7U) | 485*751*485 (11U) | 485*751*928 (21U) | |
Ενότητα | 436*590*85mm (2U) | ||||||
Βάρος (κλ) | Κύριο σώμα (με τις ενότητες) | 73kg | 113kg | 175kg | 73kg | 119kg | 175kg |
Ενότητα | 15.3kg (PM10X) | 15.5kg (PM15) |
