Product Details
Τόπος καταγωγής: Κίνα
Μάρκα: TC
Πιστοποίηση: UL, RoSH, REACH, CE
Αριθμό μοντέλου: Utp-11-5e-4P
Payment & Shipping Terms
Ποσότητα παραγγελίας min: 50 κιβώτια
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Πλόιμη συσκευασία
Όροι πληρωμής: Western Union, T/T, L/C, MoneyGram
Τύπος: |
Γάτα 5e UTP |
Μόνωση: |
HDPE |
Υλικό αγωγών: |
99.99% επειδή |
Αγωγός OD: |
24 AWG |
Σχίστε το σκοινί: |
ΝΑΙ |
Καλώδιο αγωγών: |
Αριθ. |
Πρότυπα: |
GB/T 18233 (ISO/IEC 11801) ΜΒ 50311 TIA/EIA568-C.2 |
Εκτίμηση εκατ. πυρκαγιάς: |
UL 1581 |
Τύπος: |
Γάτα 5e UTP |
Μόνωση: |
HDPE |
Υλικό αγωγών: |
99.99% επειδή |
Αγωγός OD: |
24 AWG |
Σχίστε το σκοινί: |
ΝΑΙ |
Καλώδιο αγωγών: |
Αριθ. |
Πρότυπα: |
GB/T 18233 (ISO/IEC 11801) ΜΒ 50311 TIA/EIA568-C.2 |
Εκτίμηση εκατ. πυρκαγιάς: |
UL 1581 |

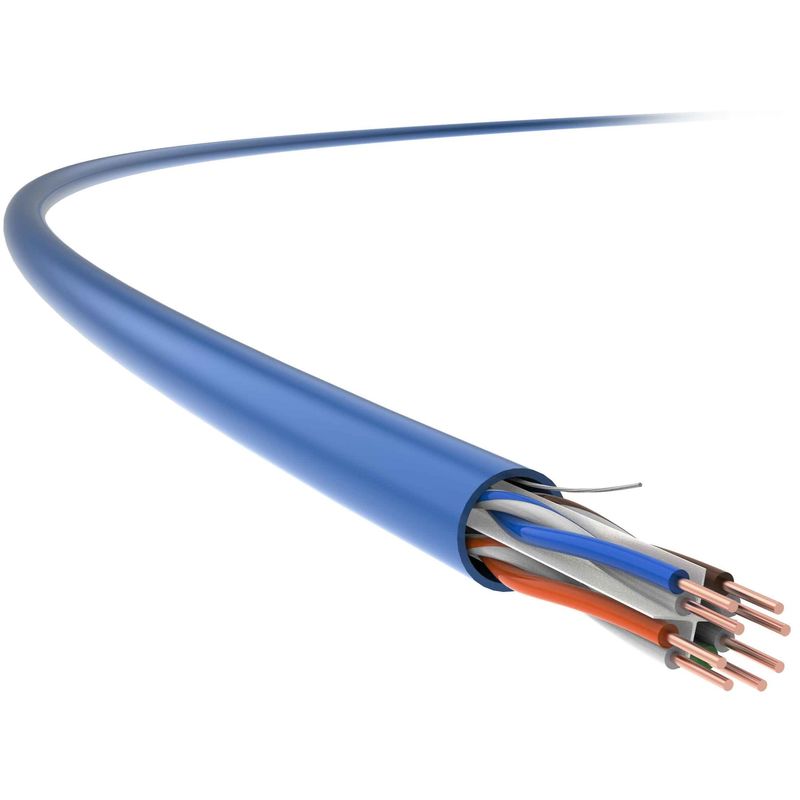

Καλώδιο γατών 5e UTP, καλώδιο δικτύων γατών 5e, εφαρμογή καλωδίων γατών 5e Ethernet
Μπορεί να εφαρμοστεί στην οριζόντια τηλεγράφηση, ως μερίδα των τηλεπικοινωνιών τηλεγραφώντας το σύστημα που επεκτείνεται από την έξοδο τηλεπικοινωνιών περιοχής εργασίας στις επιτροπές μπαλωμάτων στο δωμάτιο διανομής, και στην κατοικημένη τηλεγράφηση που επεκτείνεται από την έξοδο τηλεπικοινωνιών χρηστών στις επιτροπές μπαλωμάτων.
Η utp-11/21 σειρά του TC, εσωτερικό σύστημα τηλεγράφησης γατών 5e unshielded έχει τη συχνότητα δοκιμής μέχρι 150MHZ, υψηλότερο από άλλα καλώδια γατών 5e με το βιομηχανικά τυποποιημένο 100MHz.
Στο μεταξύ, υποστηρίζει τις πιό πρόσφατες εφαρμογές βάση-τ και τη δύναμη 2.5G πάνω σε Ethernet (POE/POE+).
Χαρακτηριστικά γνωρίσματα προϊόντων
Η γάτα 5e, 24 AWG, 4 ζευγάρι του TC, unshielded εσωτερικό καλώδιο βελτιστοποιείται για να ενισχύσει πολύ τους τεχνικούς δείκτες, συμπεριλαμβανομένης της μείωσης και ΕΠΌΜΕΝΟΣ, οι οποίοι υπερβαίνουν τις παραμέτρους διευκρινίζω στα πρότυπα GB/T 18015,5 (IEC 61156-5) και εξασφαλίζουν τη μεγάλη ταχύτητα και τη σταθερή μετάδοση καλωδίων.
Συγχρόνως, ενεργεί στις απαιτήσεις για τα προγράμματα ανακαίνισης και τη δομημένη τηλεγράφηση στα νέα κτήρια.
Πρότυπα εφαρμογής
GB/T 18233 (ISO/IEC 11801) ΜΒ 50311 TIA/EIA568-C.2
Τεχνικές λεπτομέρειες
| Απόδοση μετάδοσης | Cat.5E | TC | |||||
| Συχνότητα (MHZ) | 4 | 10 | 31.25 | 62.5 | 75 | 100 | 150 |
| Μείωση του IL (dB/100M) | 3.8 | 6.1 | 11 | 15.8 | 17.9 | 20 | 23.6 |
| Κοντά στη μείωση λογομαχίας τελών (ΕΠΕΙΤΑ, DB) | 80 | 77 | 61.1 | 58.2 | 62 | 66.3 | 47.7 |
| ΕΠΟΜΕΝΑ δύναμη και CP ΈΠΕΙΤΑ (DB) | 68.8 | 60.3 | 52.9 | 50.5 | 46.9 | 41.9 | 40.1 |
| Ίση μείωση λογομαχίας μακριά-τελών επιπέδων (acr-φ, DB) | 82.2 | 72.7 | 76.3 | 75.7 | 69.6 | 71.3 | 68.7 |
| Acr-φ δύναμη και CP acr-φ (DB) | 68.7 | 64.2 | 69.5 | 69.2 | 66.5 | 61 | 56.3 |
| Επιστροφής απώλεια (RL, DB) | 46 | 66.6 | 37.5 | 41.5 | 36.9 | 32.2 | 28.9 |
Σημειώσεις: Οι τιμές που απεικονίζονται στον πίνακα ανωτέρω μετριούνται χαρακτηριστικά, σύμφωνα με το IEC 61156-9.
| Φυσικές προδιαγραφές | |
| Μέγεθος αγωγών (ονομαστική αξία) |
4×2×0.51 (AWG24)
|
| Εξωτερική διάμετρος του καλωδίου (ονομαστικού αξία) |
5.3mm
|
| Βάρος (305m, με τη συσκευασία, ονομαστική αξία) |
10kg
|
| Ηλεκτρικές ιδιότητες | |
| ΣΥΝΕΧΗΣ αντίσταση (20℃) |
95Ω/km
|
| Γήινη ικανότητα | ≦ 5,6 nF/100m (@1kHz) |
| 100MHz χαρακτηριστική σύνθετη αντίσταση |
100Ω±15Ω
|
| Εγκάρσια απώλεια μετατροπής (TCL) |
≥ 55dB (30-100MHz)
|
| Λοξή κίνηση καθυστέρησης | 25ns/100m |
| NVP |
69%
|
| Δύναμη πάνω σε Ethernet (σημείο εισόδου) | Ενισχυμένη δύναμη πάνω σε Ethernet κάτω από IEEE 802.3at |
| Μηχανικές ιδιότητες | |
| Ελάχιστη ακτίνα κάμψεων (δυναμική) |
20mm
|
| Ελάχιστη ακτίνα κάμψεων (στατική) |
40mm
|
| Μέγιστη ένταση εγκατάστασης |
100N
|
| Ικανότητα αντι-εξώθησης | 1000N/10cm |
| Ικανότητα αντι-κλονισμού | ≥ 10 φορές |
| Σειρά θερμοκρασίας εγκατάστασης | -0℃ ~+40℃ |
| Λειτουργώντας σειρά θερμοκρασίας |
-20℃ ~+75℃
|
| Εύφλεκτο (PVC) | |
| Αντίσταση φλογών PVC | GB/T 18380.12 (IEC 60332-1-2) |
| Εκτίμηση CM/CMR πυρκαγιάς | UL 1581 |
| Εύφλεκτο (LSZH) | |
| Αντίσταση φλογών (του ενιαίου καλωδίου) | GB/T 18380.12 (IEC 60332-1-2) |
| Πυκνότητα καπνού | GB/T 17651 (IEC 61034-1/-2) |
| Επικίνδυνο αέριο αλόγονου | GB/T 17650.1/.2 (IEC 60754-1/-2) |
