Product Details
Τόπος καταγωγής: Κίνα
Μάρκα: TC
Πιστοποίηση: UL, RoSH, REACH, CE
Αριθμό μοντέλου: Utp-11-6-4PA
Payment & Shipping Terms
Ποσότητα παραγγελίας min: 50 κιβώτια
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Πλόιμη συσκευασία
Όροι πληρωμής: Western Union, T/T, L/C, MoneyGram
Τύπος: |
Cat 6 U/UTP |
Σακάκι: |
PVC |
Μόνωση: |
HDPE |
Υλικό αγωγού: |
99,99% π.Χ |
Αγωγός OD: |
23 AWG |
καλώδιο αγωγών: |
Οχι |
Σχίστε το σκοινί: |
Ναί |
Πρότυπα: |
GB/T 18233 (ISO/IEC 11801) ΜΒ 50311 TIA/EIA568-C.2 |
Τύπος: |
Cat 6 U/UTP |
Σακάκι: |
PVC |
Μόνωση: |
HDPE |
Υλικό αγωγού: |
99,99% π.Χ |
Αγωγός OD: |
23 AWG |
καλώδιο αγωγών: |
Οχι |
Σχίστε το σκοινί: |
Ναί |
Πρότυπα: |
GB/T 18233 (ISO/IEC 11801) ΜΒ 50311 TIA/EIA568-C.2 |

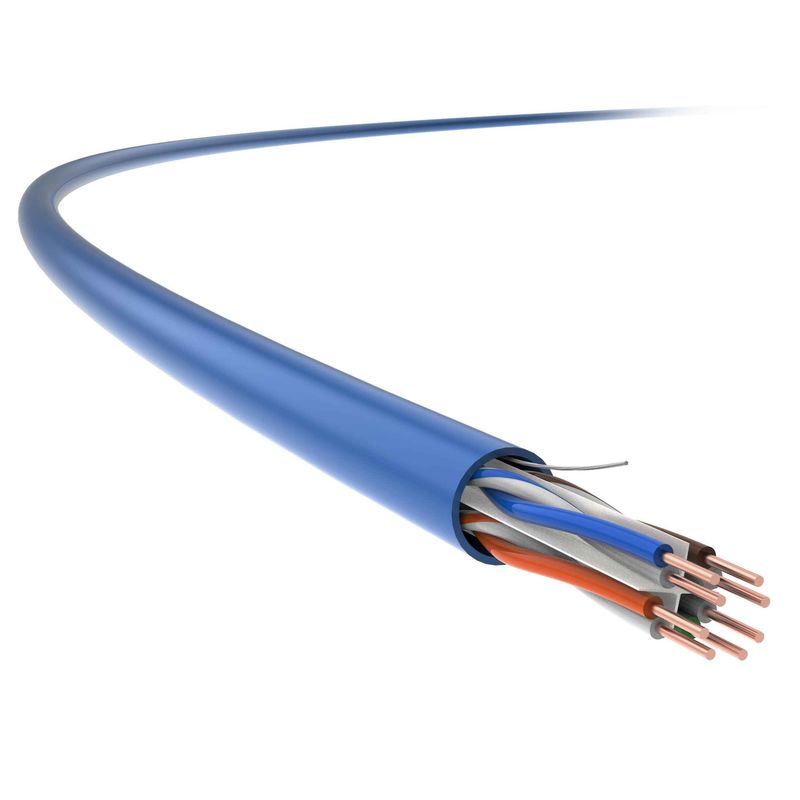

Cat 6 Cable, Indoor Cat 6 Cable, Cat 6 Network Cable, Cat 6 Ethernet Cable, UTP Cat 6 Cable
Μπορεί να εφαρμοστεί σε οριζόντια καλωδίωση, ως το τμήμα ενός συστήματος καλωδίωσης τηλεπικοινωνιών που εκτείνεται από την έξοδο τηλεπικοινωνιών της περιοχής εργασίας έως τα patch panel στο δωμάτιο διανομής και σε οικιακή καλωδίωση που εκτείνεται από την έξοδο τηλεπικοινωνιών χρήστη έως τα patch panels.
Χαρακτηριστικά Προϊόντος
Το TC's Cat 6, 23 AWG, αθωράκιστο καλώδιο εσωτερικού χώρου υιοθετείη εξαιρετική σφήνα τύπου σταυρού, βελτιστοποιημένο για να βελτιώνει σημαντικά τους τεχνικούς δείκτες, συμπεριλαμβανομένων των Attenuation και NEXT, οι οποίοι υπερβαίνουν τις παραμέτρους που καθορίζονται στα πρότυπα GB/T 18015.5 (IEC 61156-5) και διασφαλίζουν υψηλή ταχύτητα και σταθερή μετάδοση με καλώδιο.
Ταυτόχρονα, ενεργεί στις απαιτήσεις για υψηλή μετάδοση σε data center, και δομημένη καλωδίωση σε νέα κτίρια.
Πρότυπα Εφαρμογών
TIA/EIA568-C.2
Τεχνικές λεπτομέρειες
| Απόδοση μετάδοσης | Κατ.6 | TC | |||||
| Συχνότητα (MHz) | 4 | 31.25 | 62,5 | 100 | 200 | 250 | 350 |
| Εξασθένηση IL (dB/100M) | 3.2 | 10.5 | 14.7 | 20.5 | 28.5 | 32.9 | 41 |
| Εξασθένηση διασταύρωσης σχεδόν άκρου (NEXT, dB) | 86,7 | 70 | 67.3 | 67,7 | 55,9 | 59,8 | 55.2 |
| NEXT Power και PS NEXT (dB) | 78 | 63.3 | 57.4 | 61.2 | 54.3 | 51,9 | 46,9 |
| Εξασθένιση διασταυρούμενης συνομιλίας ίσου επιπέδου (ACR-F, dB) | 77 | 78,9 | 84,5 | 83,8 | 84,9 | 62,9 | 60 |
| Ισχύς ACR-F και PS ACR-F (dB) | 72,8 | 62,8 | 72.4 | 70,9 | 69,7 | 62.3 | 58,9 |
| Απώλεια επιστροφής (RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 26.3 | 22.5 |
Σημειώσεις: Οι τιμές που αντικατοπτρίζονται στον παραπάνω πίνακα μετρώνται συνήθως, σύμφωνα με το IEC 61156-9.
| Φυσικές Προδιαγραφές | |
| Μέγεθος αγωγού (ονομαστική τιμή) |
4×2×0,55 (AWG23)
|
| Εξωτερική διάμετρος καλωδίου (ονομαστική αξία) |
6,0 χλστ
|
| Βάρος (305m, με συσκευασία, ονομαστική αξία) |
13 κιλά
|
| Ηλεκτρικές ιδιότητες | |
| Αντίσταση DC (20℃) |
93,8 Ω/χλμ
|
| Χωρητικότητα Γης | ≦ 5,6 nF/100m (@1kHz) |
| Χαρακτηριστική σύνθετη αντίσταση 100MHz |
100Ω±15Ω
|
| Εγκάρσια απώλεια μετατροπής (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Μηχανικές ιδιότητες | |
| Ελάχιστη ακτίνα κάμψης (δυναμική) |
24 χιλιοστά
|
| Ελάχιστη ακτίνα κάμψης (στατική) |
48 χιλιοστά
|
| Μέγιστη τάση εγκατάστασης |
100Ν
|
| Ικανότητα κατά της εξώθησης | 1000N/10cm |
| Αναφλεξιμότητα (PVC) | |
| Αντίσταση στη φλόγα PVC | GB/T 18380.12 (IEC 60332-1-2) |
| Αξιολόγηση πυρκαγιάς CM | UL 1581 |
