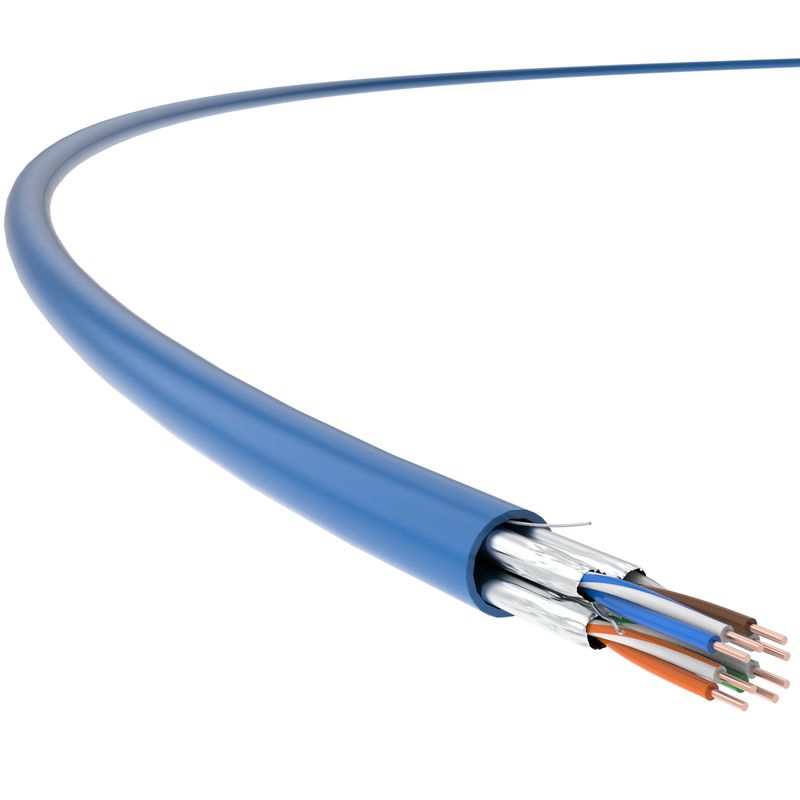

Καλώδιο γατών 6A FTP, καλώδιο δικτύων γατών 6A, 23AWG επειδή, σακάκι PVC
Καλώδιο κατηγορίας 6A, καλώδιο δικτύου κατηγορίας 6A, καλώδιο Ethernet κατηγορίας 6A, εφαρμογή καλωδίου FTP κατηγορίας 6A
Μπορεί να εφαρμοστεί σε οριζόντια καλωδίωση, ως το τμήμα ενός συστήματος καλωδίωσης τηλεπικοινωνιών που εκτείνεται από την πρίζα τηλεπικοινωνιών της περιοχής εργασίας μέχρι τους πίνακες επικάλυψης στην αίθουσα διανομής,και σε οικιστικές καλωδίσεις που εκτείνονται από την πρίζα τηλεπικοινωνιών του χρήστη στα πάνελ επικάλυψης.
Η σειρά U/FTP-11 της TC, εσωτερικό σύστημα καλωδίωσης με προστασία Cat 6A, έχειΔοκιμαστική συχνότητα έως 600MHZ, υψηλότερα από άλλα καλώδια κατηγορίας 6A μεΒιομηχανικό πρότυπο 500MHz, ιδιαίτερα χρήσιμο για τη σύνδεση διακομιστών, διακόπτες, patch panels, και άλλες συσκευές στο κέντρο δεδομένων, καθώς και υψηλής εύρους ζώνης δομημένο σύστημα καλωδίωσης.
Εν τω μεταξύ, υποστηρίζειΔύναμη μέσω Ethernet (POE/POE+).
Χαρακτηριστικά του προϊόντος
Το καλώδιο εσωτερικής προστασίας Cat 6, 23 AWG, U/FTP της TC υιοθετεί την εξαιρετικήπροστατευτική θήκη από φύλλο αλουμινίου για κάθε ζευγάρι, βελτιστοποιημένη για να βελτιώνει σημαντικά τους τεχνικούς δείκτες, συμπεριλαμβανομένων των δείκτων Attenuation, NEXT και ANEXT, οι οποίοι υπερβαίνουν τις παραμέτρους που καθορίζονται στα πρότυπα GB/T 18015.5 (IEC 61156-5).
Είναι ιδιαίτερα χρήσιμο.σε κάποια σκληρά ηλεκτρομαγνητικά περιβάλλονταόταν απαιτείται υψηλής ταχύτητας και σταθερή μετάδοση μέσω καλωδίου.
Ταυτόχρονα, ενεργεί στις απαιτήσεις για υψηλή μετάδοση στο κέντρο δεδομένων και δομημένη δομημένη καλωδίωση σε νέα κτίρια.
Πρότυπα εφαρμογής
GB/T 18233 (ISO/IEC 11801)· GB 50311· TIA/EIA568-C.2
Τεχνικές λεπτομέρειες
| Απόδοση μετάδοσης |
Κατηγορία 6Α |
TC |
| Συχνότητα (MHz) |
4 |
100 |
250 |
300 |
450 |
500 |
600 |
| IL Αμυντικότητα (dB/100M) |
3.5 |
3.8 |
8.4 |
11.2 |
17.8 |
19.4 |
23.1 |
| Δοκιμαστικό όργανο |
101.1 |
104.7 |
105.3 |
103.2 |
110.4 |
95.6 |
96.6 |
| Δύναμη και PS NEXT (dB) |
98.2 |
99.3 |
100.3 |
99.1 |
102.8 |
93.2 |
92.6 |
| Αδυναμία διασταύρωσης ομιλίας (ACR-F, dB) ίσης επιπέδου |
95.8 |
91.5 |
87 |
84.1 |
76.4 |
71.6 |
72.6 |
| Δύναμη ACR-F και PS ACR-F (dB) |
91.4 |
88.1 |
85.4 |
86.3 |
76.9 |
69.1 |
67.9 |
| Απώλεια επιστροφής (RL, dB) |
40.9 |
41.3 |
37.9 |
35 |
30.7 |
22.7 |
19.7 |
Σημειώσεις: Οι τιμές που αντικατοπτρίζονται στον παραπάνω πίνακα μετρούνται συνήθως σύμφωνα με την IEC 61156-9.
| Φυσικές προδιαγραφές |
| Μέγεθος αγωγού (ονομαστική αξία) |
4 × 2 × 0,57 (AWG23)
|
Εξωτερική διάμετρος καλωδίου (ονομαστική)
αξία) |
7.5mm
|
Βάρος (305m, με πακέτο,
ονομαστική αξία) |
21 κιλά
|
| Ηλεκτρικές ιδιότητες |
| Αντίσταση συνεχούς ρεύματος (20°C) |
930,8Ω/km
|
| Δυνατότητα της γης |
️ 5,6 nF/100m (@ 1kHz) |
| Χαρακτηριστική αντίσταση 100 MHz |
100Ω±15Ω
|
| Απώλεια εγκάρσιας μετατροπής (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Κλίση καθυστέρησης |
25ns/100m |
| Εθνικό Πρόγραμμα Επενδύσεων |
69%
|
| Δύναμη μέσω Ethernet (POE) |
Ενισχυμένη ισχύς μέσω Ethernet σύμφωνα με το IEEE 802.3at |
| Μηχανικές ιδιότητες |
| Ελάχιστη ακτίνα κάμπωσης (δυναμική) |
30 χιλιοστά
|
| Ελάχιστη ακτίνα κάμπωσης (στατική) |
|
| Μέγιστη τάση εγκατάστασης |
100N |
| Δυνατότητα κατά της εκτόξευσης |
1000N/10cm |
| Δυνατότητα κατά των κρούσεων |
≥ 10 φορές |
| Περιοχή θερμοκρασίας εγκατάστασης |
-0°C ~+40°C |
| Περιοχή θερμοκρασίας λειτουργίας |
-20°C ~+75°C |
| Πυρσφαιρικότητα (PVC) |
| Ανθεκτικότητα της φλόγας του PVC |
GB/T 18380.12 (IEC 60332-1-2)
|
| Αξιολόγηση πυρκαγιάς CM |
UL 1581/ UL 1666
|
| Πυροδοσιμότητα (LSZH) |
| Αντίσταση στη φλόγα (απο μονοσύρμα) |
GB/T 18380.12 (IEC 60332-1-2) |
| Αντοχή στη φλόγα (από συσσωματωμένα καλώδια) |
GB/T 18380.35 (IEC 60332-3-24) |
| Πυκνότητα καπνού |
GB/T 17651 (IEC 61034-1/2) |
| Επικίνδυνο αέριο αλογονίων |
GB/T 17650.1/.2 (IEC 60754-1/-2) |
