Product Details
Τόπος καταγωγής: Κίνα
Μάρκα: TC
Αριθμό μοντέλου: ΤΎΠΟΣ 300/300V RVVP
Payment & Shipping Terms
Ποσότητα παραγγελίας min: 50 κιβώτια
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Πλόιμη συσκευασία
Όροι πληρωμής: Western Union, T/T, L/C, MoneyGram
Τύπος: |
ΤΎΠΟΣ 300/300V RVVP |
Αριθμός πυρήνων: |
1/2/3/4/5 |
Πυκνότητα του στρώματος προστατευτικών καλυμμάτων: |
60- 80% |
Δέσμη-προσαραγμένος αγωγός: |
Ναι |
Μόνωση PVC: |
Ναι |
Θήκη PVC: |
Ναι |
Πλεγμένη ασπίδα: |
Ναι |
Προϊόν για την εφαρμογή των προτύπων: |
JB/T8734.5-2012 |
Τύπος: |
ΤΎΠΟΣ 300/300V RVVP |
Αριθμός πυρήνων: |
1/2/3/4/5 |
Πυκνότητα του στρώματος προστατευτικών καλυμμάτων: |
60- 80% |
Δέσμη-προσαραγμένος αγωγός: |
Ναι |
Μόνωση PVC: |
Ναι |
Θήκη PVC: |
Ναι |
Πλεγμένη ασπίδα: |
Ναι |
Προϊόν για την εφαρμογή των προτύπων: |
JB/T8734.5-2012 |

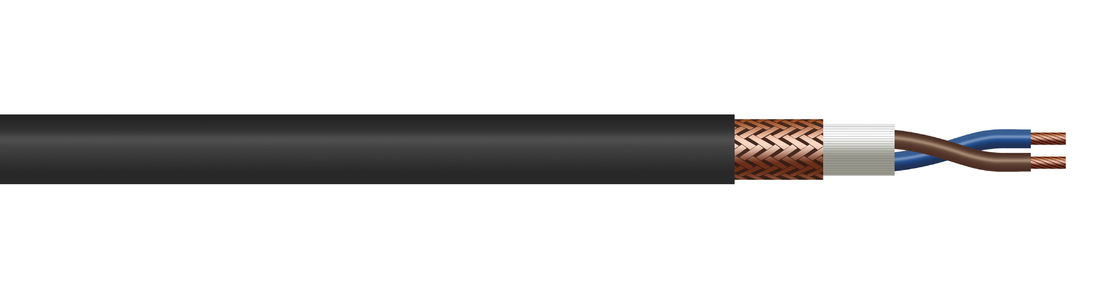

Επισκόπηση προϊόντων
Αυτό το προϊόν είναι κατάλληλο για τις ηλεκτρικές συσκευές, τους ηλεκτρονικούς εξοπλισμούς οργάνων και τις αυτόματες συσκευές με την εκτιμημένη τάση εναλλασσόμενου ρεύματος Uo/U 300/300V ή κατωτέρω, και χρησιμοποιημένος για τη σύνδεση καλωδίωσης με τις απαιτήσεις προστατευτικών καλυμμάτων.
Η μακροπρόθεσμη θερμοκρασία χρήσης του καλωδίου είναι από -15℃ σε 70℃, το καλώδιο που βάζει τη θερμοκρασία είναι περισσότερο από 0℃, και η θερμοκρασία μπορεί να προσαρμοστεί για την ειδική χρήση.
Τεχνικές λεπτομέρειες
| Πυρήνας αριθμός Χ ονομαστική διατομή (m㎡) | Πάχος μόνωσης (χιλ.) | Πυκνότητα του στρώματος προστατευτικών καλυμμάτων (%) | Πάχος θηκών (χιλ.) | Μέση εξωτερική διάμετρος ή γενικές διαστάσεις (χιλ.) |
Μέγιστη αντίσταση αγωγών σε 20℃ (Ω/km) |
Ελάχιστη αντίσταση μόνωσης σε 70℃ (MΩ/km) |
||
| Χαμηλότερο όριο | Ανώτερο όριο | Πυρήνας χαλκού | Επικασσιτερωμένος πυρήνας χαλκού | |||||
| 1*0.08 | 0,4 | 60-80 | 0,4 | 2.4 | 2.9 | 247 | 254 | 0,018 |
| 1*0.12 | 0,4 | 60-80 | 0,4 | 2.4 | 3.0 | 158 | 163 | 0,016 |
| 1*0.2 | 0,4 | 60-80 | 0,4 | 2.6 | 3.2 | 92.3 | 95.0 | 0,013 |
| 1*0.3 | 0,5 | 60-80 | 0,4 | 2.9 | 3.5 | 69.2 | 71.2 | 0,014 |
| 1*0.4 | 0,5 | 60-80 | 0,4 | 3.0 | 3.7 | 48.2 | 49.6 | 0,013 |
| 1*0.5 | 0,5 | 60-80 | 0,4 | 3.1 | 3.8 | 39.0 | 40.1 | 0,012 |
| 1*0.75 | 0,6 | 60-80 | 0,4 | 3.4 | 4.1 | 26.0 | 26.7 | 0,010 |
| 1*1.0 | 0,6 | 60-80 | 0,6 | 4.1 | 4.9 | 19.5 | 20.0 | 0,010 |
| 1*1.5 | 0,6 | 60-80 | 0,6 | 4.3 | 5.2 | 13.3 | 13.7 | 0,009 |
| 1*2.5 | 0,7 | 60-80 | 0,6 | 4.9 | 6.0 | 7.98 | 8.21 | 0,008 |
| 2*0.08 | 0,4 | 60-80 | 0,4 | 3.2 2.4x3.5 |
4.2 2.9x4.2 |
247 | 254 | 0,018 |
| 2*0.12 | 0,4 | 60-80 | 0,6 | 3.7 2.8x4.0 |
4.9 3.4x4.9 |
158 | 163 | 0,016 |
| 2*0.2 | 0,4 | 60-80 | 0,6 | 4.1 3.0x4.4 |
5.3 3.6x5.3 |
92.3 | 95.0 | 0,013 |
| 2*0.3 | 0,5 | 60-80 | 0,6 | 4.8 3.5x5.1 |
6.2 4.2x6.2 |
69.2 | 71.2 | 0,014 |
| 2*0.4 | 0,5 | 60-80 | 0,6 | 5.1 3.6x5.4 |
6.6 4.4x6.6 |
48.2 | 49.6 | 0,013 |
| 2*0.5 | 0,5 | 60-80 | 0,6 | 5.3 3.7x5.6 |
6.8 4.5x6.8 |
39.0 | 40.1 | 0,012 |
| 2*0.75 | 0,6 | 60-80 | 0,6 | 5.8 4.0x6.1 |
7.4 4.8x7.4 |
26.0 | 26.7 | 0,010 |
| 2*1.0 | 0,6 | 60-80 | 0,6 | 6.4 4.3x6.7 |
8.2 5.2x8.3 |
19.5 | 20.0 | 0,010 |
| 2*1.5 | 0,6 | 60-80 | 0,8 | 7.3 4.9x7.6 |
9.2 6.0x9.3 |
13.3 | 13.7 | 0,009 |
| 3*0.12 | 0,4 | 60-80 | 0,6 | 3.9 | 5.1 | 158 | 163 | 0,016 |
| 3*0.2 | 0,4 | 60-80 | 0,6 | 4.5 | 5.8 | 92.3 | 95.0 | 0,013 |
| 3*0.3 | 0,5 | 60-80 | 0,6 | 5.1 | 6.5 | 69.2 | 71.2 | 0,014 |
| 3*0.4 | 0,5 | 60-80 | 0,6 | 5.4 | 6.9 | 48.2 | 49.6 | 0,013 |
| 3*0.5 | 0,5 | 60-80 | 0,6 | 5.6 | 7.1 | 39.0 | 40.1 | 0,012 |
| 3*0.75 | 0,6 | 60-80 | 0,6 | 6.1 | 7.8 | 26.0 | 26.7 | 0,010 |
| 3*1.0 | 0,6 | 60-80 | 0,8 | 7.2 | 9.1 | 19.5 | 20.0 | 0,010 |
| 3*1.5 | 0,6 | 60-80 | 0,8 | 8.0 | 10.0 | 13.3 | 13.7 | 0,009 |
| 4*0.12 | 0,4 | 60-80 | 0,6 | 4.5 | 5.8 | 158 | 163 | 0,016 |
| 4*0.2 | 0,4 | 60-80 | 0,6 | 4.9 | 6.2 | 92.3 | 95.0 | 0,013 |
| 4*0.3 | 0,5 | 60-80 | 0,6 | 5.5 | 7.0 | 69.2 | 71.2 | 0,014 |
| 4*0.4 | 0,5 | 60-80 | 0,6 | 5.9 | 7.5 | 48.2 | 49.6 | 0,013 |
| 5*0.12 | 0,4 | 60-80 | 0,6 | 4.8 | 6.2 | 158 | 163 | 0,016 |
| 5*0.2 | 0,4 | 60-80 | 0,6 | 5.3 | 6.7 | 92.3 | 95.0 | 0,013 |
| 5*0.3 | 0,5 | 60-80 | 0,6 | 6.0 | 7.6 | 69.2 | 71.2 | 0,014 |
| 5*0.4 | 0,5 | 60-80 | 0,6 | 6.4 | 8.1 | 48.2 | 49.6 | 0,013 |
| 6-7*0.12 | 0,4 | 60-80 | 0,6 | 5.2 | 6.6 | 158 | 163 | 0,016 |
| 6-7*0.2 | 0,4 | 60-80 | 0,6 | 5.7 | 7.2 | 92.3 | 95.0 | 0,013 |
| 6-7*0.3 | 0,5 | 60-80 | 0,6 | 6.5 | 8.2 | 69.2 | 71.2 | 0,014 |
| 6-7*0.4 | 0,5 | 60-80 | 0,8 | 7.3 | 9.2 | 48.2 | 49.6 | 0,013 |
| 8*0.12 | 0,4 | 60-80 | 0,6 | 6.0 | 7.2 | 158 | 163 | 0,016 |
| 8*0.2 | 0,4 | 60-80 | 0,6 | 6.6 | 7.9 | 92.3 | 95.0 | 0,013 |
| 8*0.3 | 0,5 | 60-80 | 0,6 | 7.4 | 8.7 | 69.2 | 71.2 | 0,014 |
| 8*0.4 | 0,5 | 60-80 | 0,8 | 8.0 | 9.3 | 48.2 | 49.6 | 0,013 |
| 9-10*0.12 | 0,4 | 60-80 | 0,6 | 6.4 | 8.1 | 158 | 163 | 0,016 |
| 9-10*0.2 | 0,4 | 60-80 | 0,8 | 7.4 | 9.3 | 92.3 | 95.0 | 0,013 |
| 9-10*0.3 | 0,5 | 60-80 | 0,8 | 8.7 | 10.9 | 69.2 | 71.2 | 0,014 |
| 9-10*0.4 | 0,5 | 60-80 | 0,8 | 9.3 | 11.6 | 48.2 | 49.6 | 0,013 |
| 11-12*0.12 | 0,4 | 60-80 | 0,6 | 6.6 | 8.3 | 158 | 163 | 0,016 |
| 11-12*0.2 | 0,4 | 60-80 | 0,8 | 7.6 | 9.6 | 92.3 | 95.0 | 0,013 |
| 11-12*0.3 | 0,5 | 60-80 | 0,8 | 9.0 | 11.2 | 69.2 | 71.2 | 0,014 |
| 11-12*0.4 | 0,5 | 60-80 | 0,8 | 9.6 | 11.9 | 48.2 | 49.6 | 0,013 |
| 13-14*0.12 | 0,4 | 60-80 | 0,8 | 7.2 | 9.1 | 158 | 163 | 0,016 |
| 13-14*0.2 | 0,4 | 60-80 | 0,8 | 8.2 | 10.3 | 92.3 | 95.0 | 0,013 |
| 13-14*0.3 | 0,5 | 60-80 | 0,8 | 9.4 | 11.7 | 69.2 | 71.2 | 0,014 |
| 13-14*0.4 | 0,5 | 60-80 | 0,8 | 10.0 | 12.5 | 48.2 | 49.6 | 0,013 |
| 16*0.12 | 0,4 | 60-80 | 0,8 | 7.6 | 9.5 | 158 | 163 | 0,016 |
| 16*0.2 | 0,4 | 60-80 | 0,8 | 8.6 | 10.8 | 92.3 | 95.0 | 0,013 |
| 16*0.3 | 0,5 | 60-80 | 0,8 | 9.9 | 12.3 | 69.2 | 71.2 | 0,014 |
| 16*0.4 | 0,5 | 60-80 | 0,8 | 10.5 | 13.1 | 48.2 | 49.6 | 0,013 |
| 19*0.12 | 0,4 | 60-80 | 0,8 | 8.2 | 10.3 | 158 | 163 | 0,016 |
| 19*0.2 | 0,4 | 60-80 | 0,8 | 9.0 | 11.3 | 92.3 | 95.0 | 0,013 |
| 19*0.3 | 0,5 | 60-80 | 0,8 | 10.4 | 12.9 | 69.2 | 71.2 | 0,014 |
| 19*0.4 | 0,5 | 60-80 | 1.0 | 11.5 | 14.2 | 48.2 | 49.6 | 0,013 |
| 24*0.12 | 0,4 | 60-80 | 0,8 | 9.4 | 11.7 | 158 | 163 | 0,016 |
| 24*0.2 | 0,4 | 60-80 | 0,8 | 10.4 | 12.9 | 92.3 | 95.0 | 0,013 |
| 24*0.3 | 0,5 | 60-80 | 1.0 | 12.4 | 14.4 | 69.2 | 71.2 | 0,014 |
| 24*0.4 | 0,5 | 60-80 | 1.0 | 13.2 | 16.4 | 48.2 | 49.6 | 0,013 |
